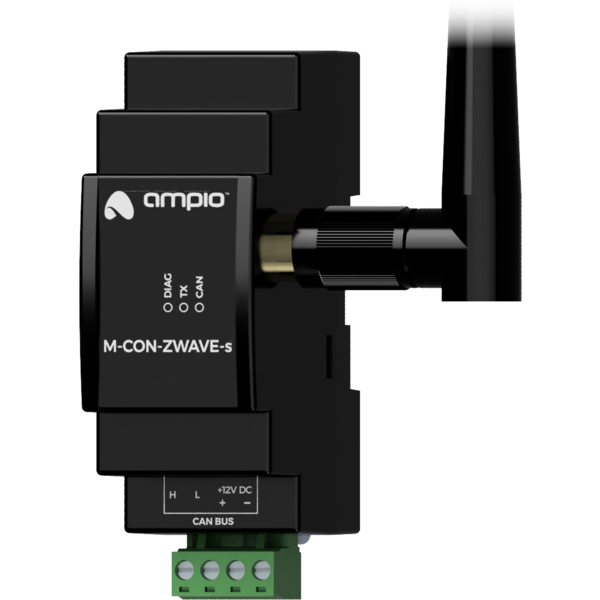

Powyższa wizualizacja ma charakter poglądowy. Wygląd modułu może odbiegać od przedstawionego.
Moduł M-CON-ZWAVE-s jest elementem systemu Ampio. Do zasilania modułu wymagane jest napięcie 11 — 16V DC. Jego sterowanie odbywa się poprzez magistralę CAN.
Moduł pozwala na integrację z szeregiem urządzeń wspierających protokół komunikacji bezprzewodowej Z-Wave.
Poniższa lista zawiera urządzenia Z-Wave których integracja możliwa jest z wykorzystaniem modułu M-CON-ZWAVE-s.
Moduł przeznaczony jest do montażu na szynie DIN 35mm. Szerokość modułu to 35mm, 2 pola/moduły w rozdzielnicy. W celu uruchomienia modułu należy podłączyć go do magistrali CAN. Magistrala systemu Ampio składa się z czterech przewodów - dwóch zasilających i dwóch zapewniających komunikację między modułami.
Poza złączem magistrali CAN urządzenie posiada złącze SMA anteny Z-Wave. Złącze znajduje się z prawej strony modułu stąd też sugeruje się montaż modułu po prawej stronie rozdzielnicy tak, aby możliwe było dołączenie do niego anteny lub jej przewodu.
Na froncie modułu znajdują się diody sygnalizacyjne. Zielona LED opisana etykietą CAN sygnalizuje stan komunikacji w ramach magistrali CAN:
Poza diodą sygnalizującą stan magistrali komunikacyjnej, na froncie urządzenia znajdują się jeszcze dwie diody w kolorze czerwonym:
Programowanie modułu odbywa się za pomocą specjalnego programatora dostępnego dla autoryzowanych instalatorów oraz oprogramowania Smart Home CAN konfigurator. Pozwala ono na modyfikacje parametrów modułu oraz definiowanie jego zachowania w odpowiedzi na sygnały bezpośrednio dostępne dla modułu, jak i ogół informacji pochodzący od wszystkich urządzeń obecnych w ramach magistrali automatyki budynkowej.
Parowanie wspieranego urządzenia z modułem M-CON-ZWAVE-s inicjalizowane jest z poziomu aplikacji Smart Home CAN konfigurator. Po wprowadzeniu urządzenia w tryb parowania należy przeprowadzić procedurę tworzenia powiązania zdefiniowaną przez producenta danego urządzenia.
Po zakończeniu parowania, dołączone urządzenie będzie widziane przez system automatyki budynkowej jako urządzenie wirtualne.
Nie zalecamy stosowania więcej niż 8 bezprzewodowych modułów podrzędnych na jeden moduł stacji bazowej. Zainstalowanie większej ilości modułów może skutkować nadmiernym obciążeniem sieci bezprzewodowej i niewłaściwym funkcjonowaniem systemu.
Wymiary podane są w milimetrach.
