W systemie Ampio istnieje możliwość sterowania wieloma strefami grzewczymi w budynku, za pomocą jednego panelu dotykowego. Funkcja taka została nazwana Multistrefa. W poniższym poradniku zostanie przedstawiona jej konfiguracja.
Aby umożliwić wspomnianą funkcjonalność należy przeprowadzić pełną konfigurację. Niezbędne są również minimum 2 moduły (1 sterujący strefami grzewczymi i 1 panel dotykowy).

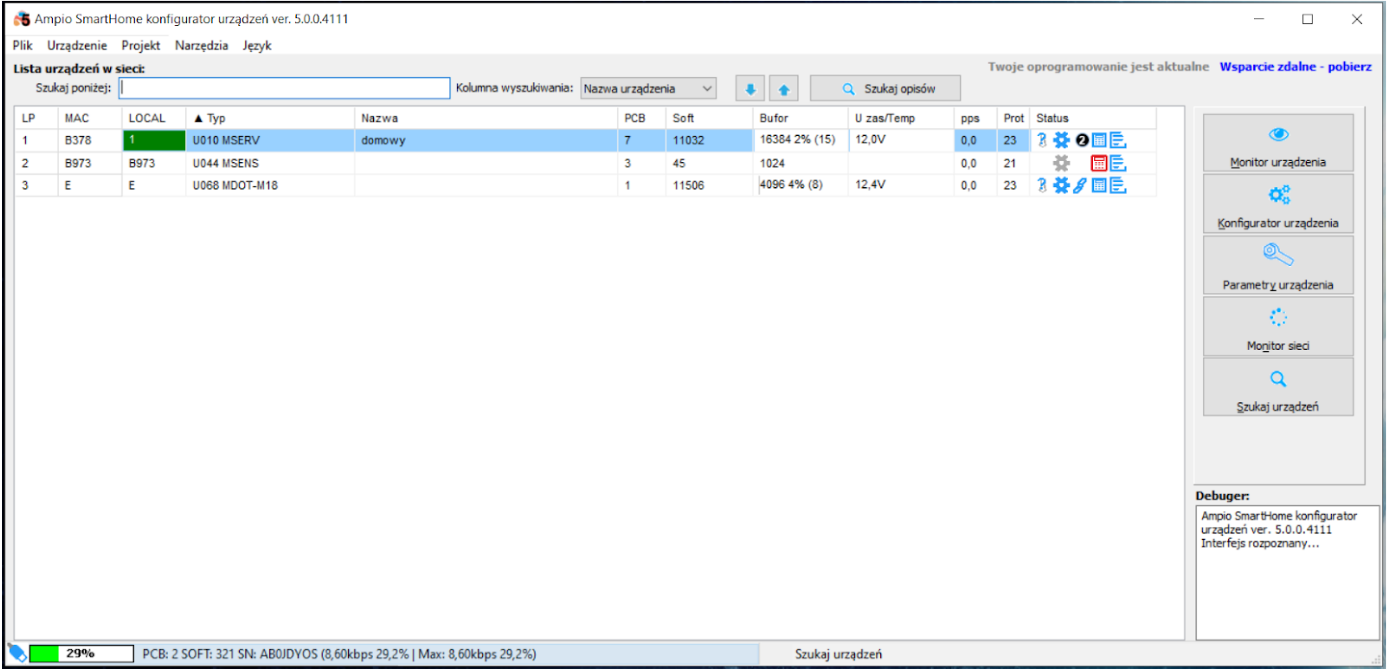

Wybieramy moduł sterujący strefami (M-RT-s lub M-SERV-s w odpowiedniej konfiguracji). Aby ustawić strefy grzewcze należy wejść w jego USTAWIENIA.
Kliknij, aby powiększyć i otworzyć w nowej zakładce.

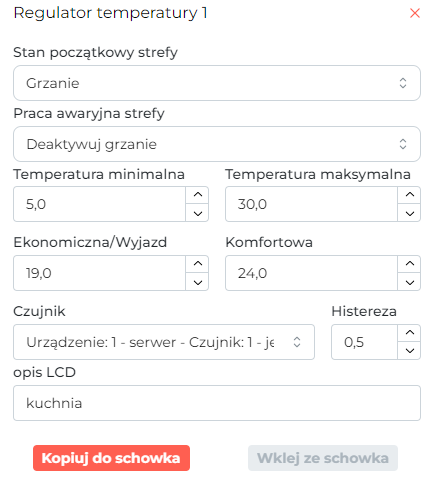

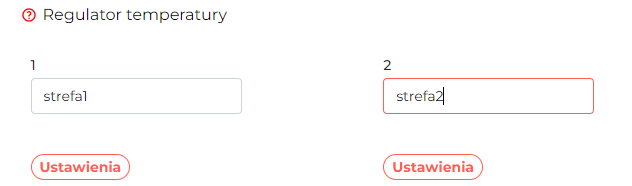

Następnie w podkzakładce Parametry wybieramy w drugiej kolumnie Regulator temperatury.
Kliknij, aby powiększyć i otworzyć w nowej zakładce.
Dla kilku kolejnych stref wprowadzamy odpowiednie ustawienia, aby strefy były aktywne.
Kliknij, aby powiększyć i otworzyć w nowej zakładce.
Po wszystkich zmianach należy wcisnąć Zapisz w prawym górnym rogu interfejsu, oraz Wyślij parametry do modułu, aby zapisać nowe ustawienia.

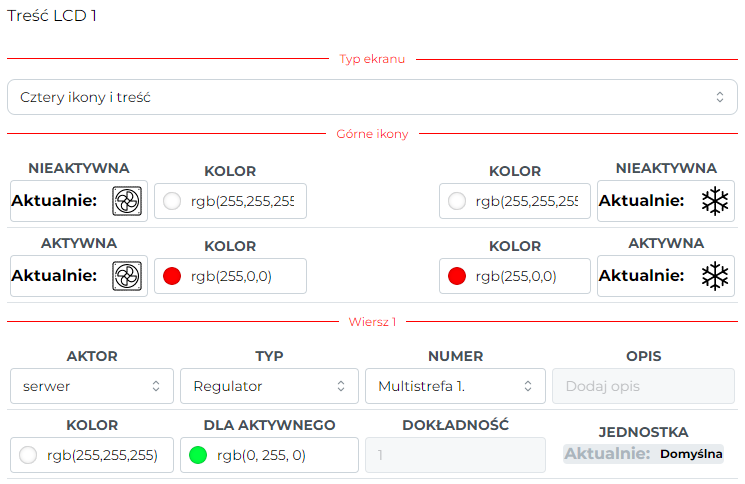

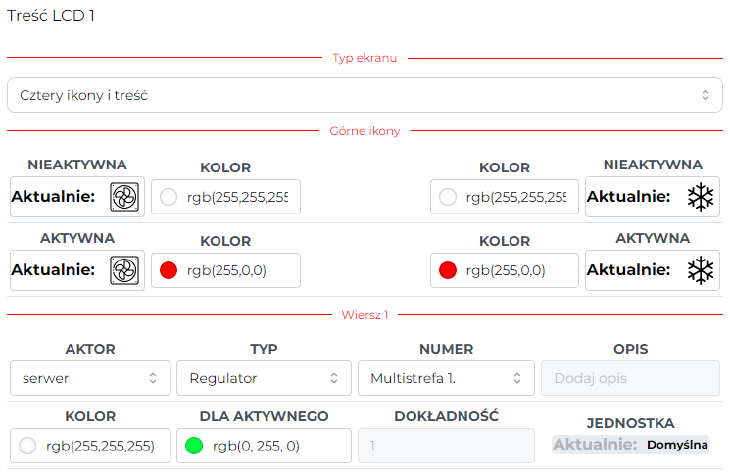

W następnym kroku ustawiane są Parametry dla panelu dotykowego M-DOT. Należy wejść w drugiej kolumnie w LCD , a następnie otworzyć zakładkę Treść LCD i kliknąć w “Ustawienia” wybranego ekranu. Jako typ ekranu wybieramy “Cztery ikony i treść” i następnie ustawiamy: jako AKTOR moduł, w którym konfigurowane były strefy grzewcze., w kolumnie TYP opcję “Regulator,” a dla NUMER np. “Multistrefa 1” jeżeli zmiany na panelu mają zaczynać się od strefy numer 1.
Kliknij, aby powiększyć i otworzyć w nowej zakładce.
Następnie na dole strony potwierdzamy przez Zatwierdź zmiany. Po zamknięciu się okna należy nowe ustawienia wysłać przez Wyślij parametry do modułu.

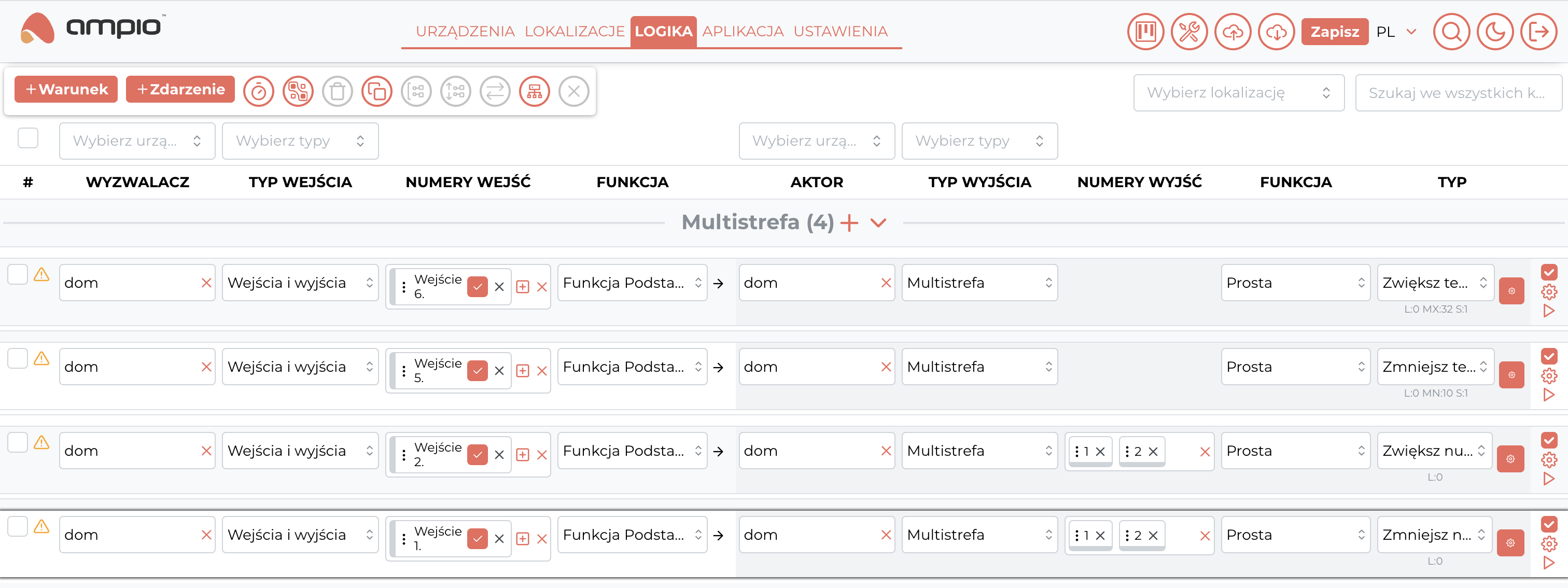

Stworzone zostaną 4 warunki, z czego 2 służą do zmian numeru strefy, a 2 kolejne do zmian nastaw temperatury w danych strefach. Warunki mogą być tworzone w zakładce LOGIKA lub w podzakładce Warunki w ustawieniach danego panelu dotykowego.

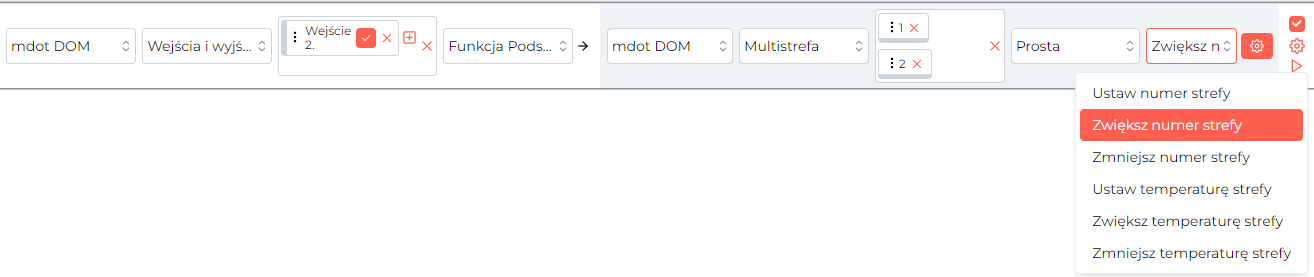

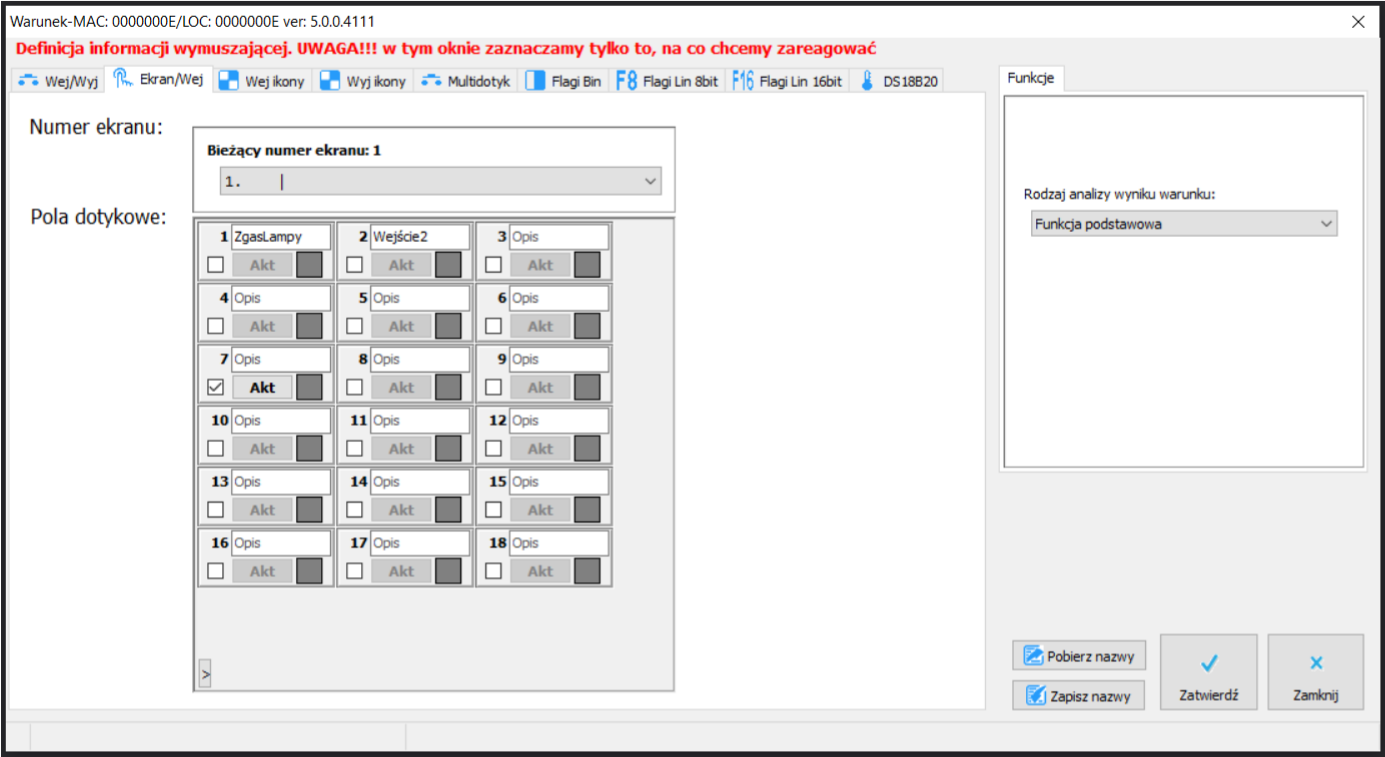

Na poniższym zrzucie w pierwszym warunku wciśnięcie przycisku numer 2 zwiększa numer ustawianej strefy. Numery stref które będą modyfikowane można dodawać w kolumnie NUMERY WYJŚĆ.
Kliknij, aby powiększyć i otworzyć w nowej zakładce.
Kolejny warunek od innego przycisku będzie zmniejszał numer strefy. Trzeci warunek zwiększy temperaturę dla aktualnie ustawianej strefy po wciśnięciu kolejnego przycisku.
Kliknij, aby powiększyć i otworzyć w nowej zakładce.
Ostatni warunek zmniejszy temperaturę w strefie od czwartego przycisku. W zaawansowanych ustawieniach warunku, można modyfikować również odpowiednio maksymalną i minimalną temperaturę, którą można przełączyć z przycisków panelu M-DOT.
Kliknij, aby powiększyć i otworzyć w nowej zakładce.
Wszystkie cztery stworzone warunki wysyłamy do urządzenia. Po stworzeniu czterech warunków zatwierdzamy je przyciskiem Zatwierdź i wysyłamy do pamięci urządzenia poprzez przycisk Zapisz.
Od tego momentu można z jednego wyświetlacza M-DOT zmieniać numer strefy sterowanej oraz temperaturę zadaną dla stref.
*od stycznia 2024 roku oprogramowanie Smart Home Konfigurator nie jest już rozwijane. Zaleca się korzystanie z niego tylko w uzasadnionych przypadkach.

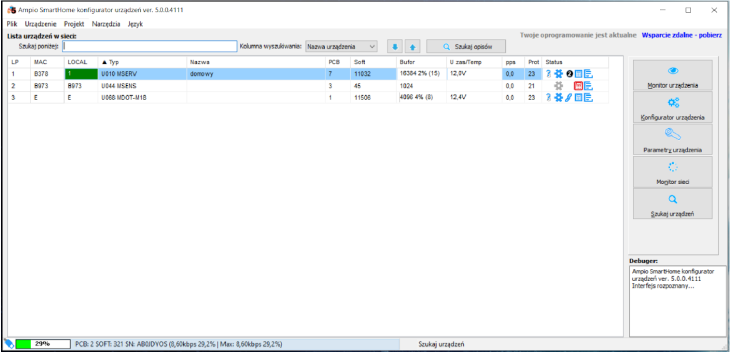

Wybieramy moduł sterujący strefami (M-RT-s lub M-SERV-s w odpowiedniej konfiguracji).
Kliknij, aby powiększyć i otworzyć w nowej zakładce.

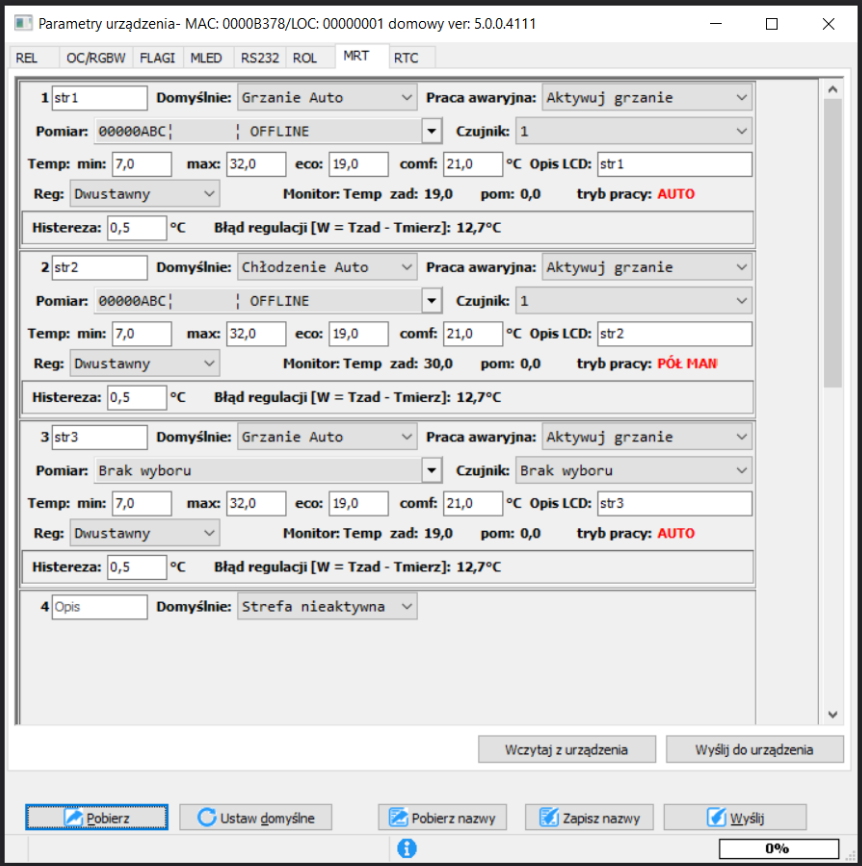

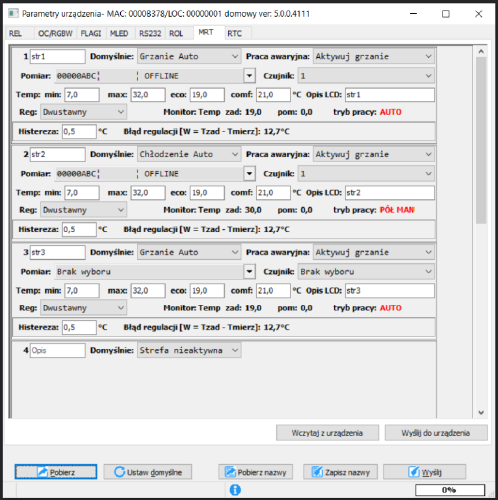

Ustawiamy parametry strefy grzewczej w konfiguratorze w zakładce Parametry urządzenia. Jeżeli będziemy sterować strefami z paneli dotykowych warto nadać również nazwę strefy w polu Opis. Wysyłamy ustawienia do urządzenia.
Kliknij, aby powiększyć i otworzyć w nowej zakładce.
Wchodzimy w Parametry urządzenia M-DOT.

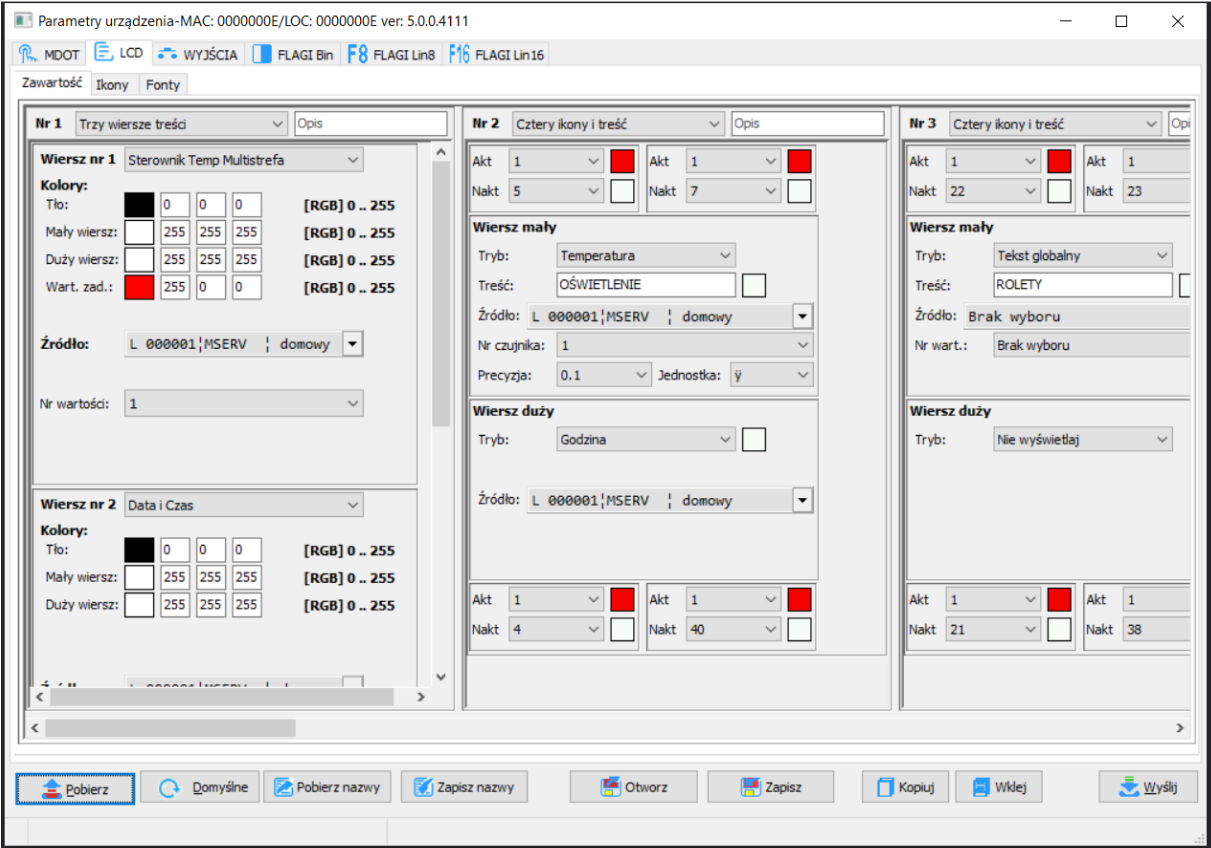

Ustawiamy jako jeden z elementów wyświetlanych wybraną opcję związaną z Multistrefa (np. Sterownik Temp Multistrefa). Jako źródło wybieramy moduł Ampio, w którym ustawione zostało sterowanie strefami. Nr wartości to domyślny numer strefy.
Kliknij, aby powiększyć i otworzyć w nowej zakładce.
Wchodzimy w Konfigurator urządzenia M-DOT.
Ustawiamy warunek od wybranego przycisku, który posłuży do inkrementacji numeru strefy (zwiększanie aktualnego numeru strefy).
Kliknij, aby powiększyć i otworzyć w nowej zakładce.

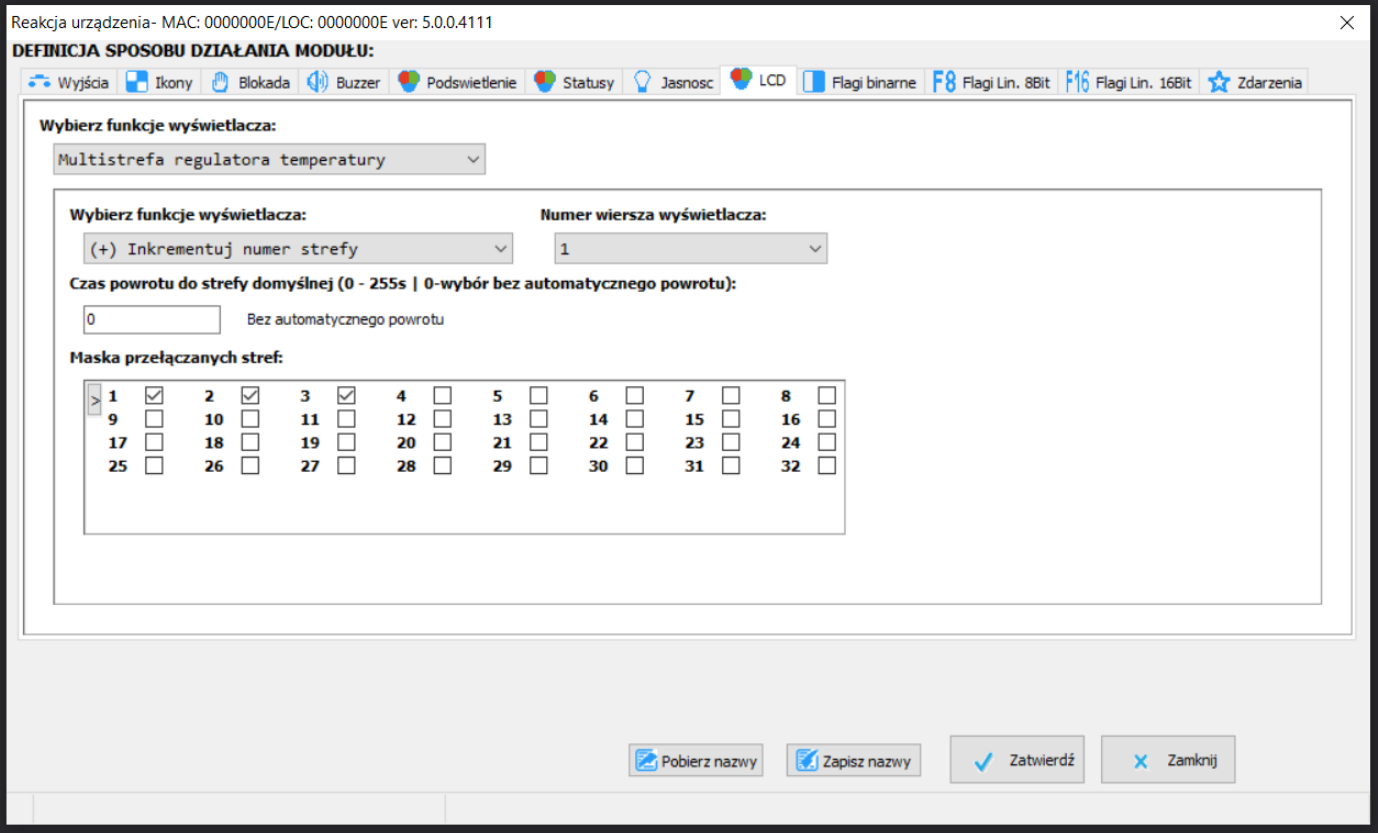

Funkcją warunku będzie zmiana numeru strefy (Inkrementuj numer strefy). Koniecznie ustawiamy w którym wierszu wyświetlacza ustawialiśmy multistrefę (patrz: Parametry urządzenia). Możemy wybrać też między którymi strefami chcemy przełączać (tabela Maska przełączanych stref) i czas powrotu do strefy domyślnej.
Kliknij, aby powiększyć i otworzyć w nowej zakładce.

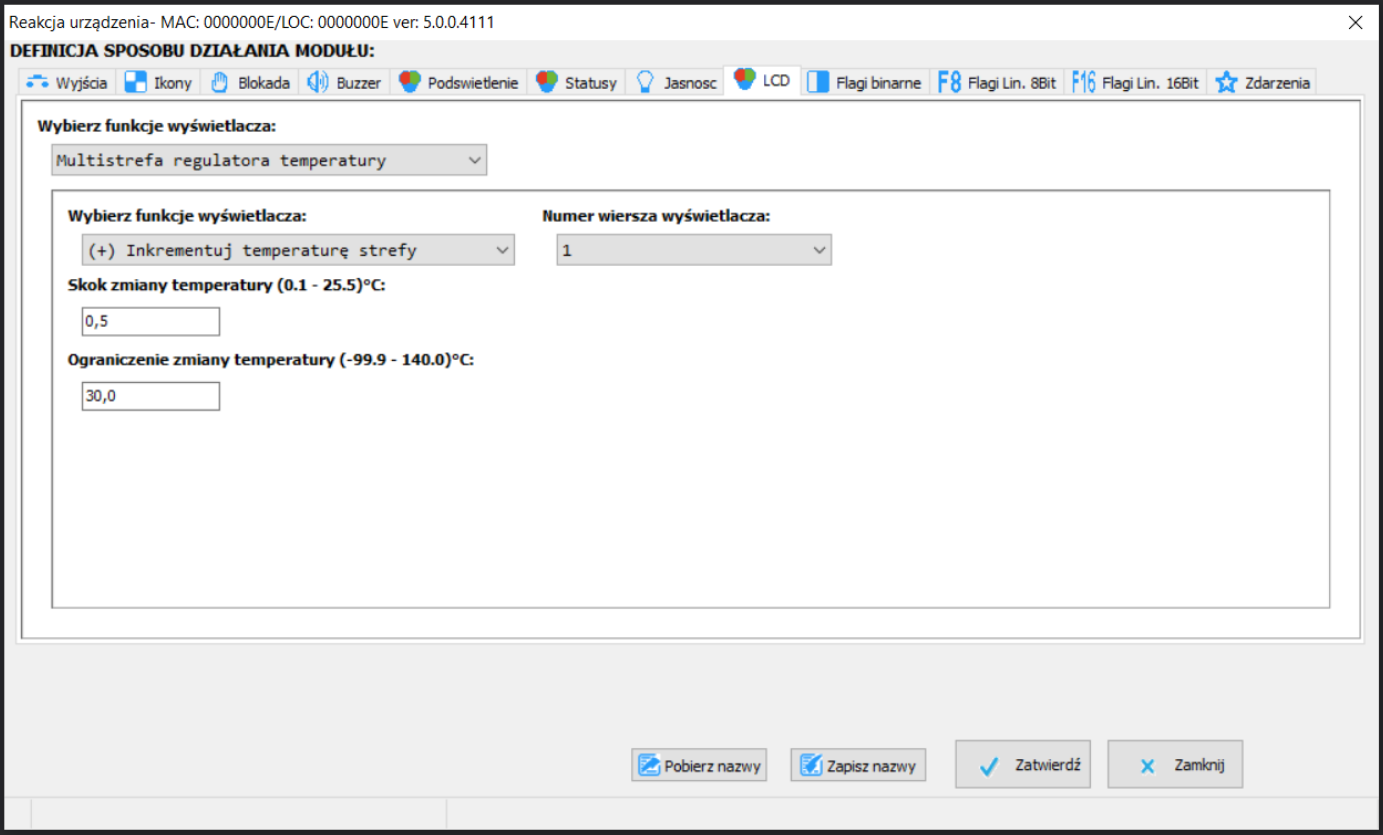

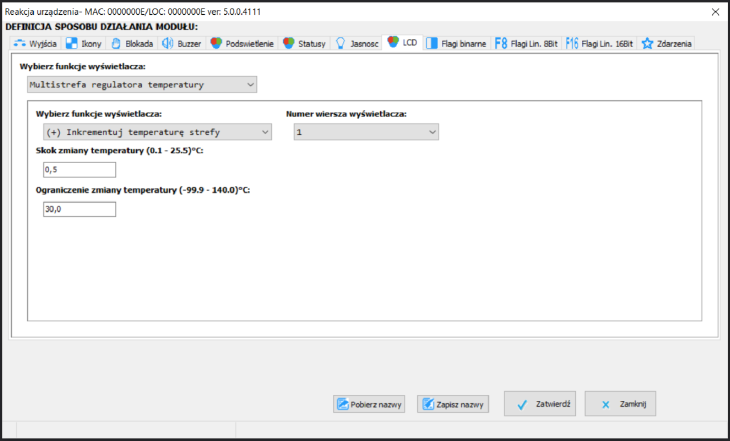

Robimy kolejny warunek od kolejnego przycisku M-DOT, ale reakcję ustawiamy jako Dekrementuj numer strefy. Posłuży to do zmiany temperatury zadanej dla aktualnej stref. W funkcji warunku wybieramy Inkrementuj temperaturę strefy, ustawiamy również wartości graniczne oraz skok.
Kliknij, aby powiększyć i otworzyć w nowej zakładce.
Ostatni warunek od czwartego przycisku to opcja Dekrementuj temperaturę strefy.
Od teraz możemy z jednego wyświetlacza M-DOT zmieniać numer strefy sterowanej oraz temperaturę zadaną dla stref.
