M-SERV-MINI-s: Moduł zdalnego zarządzania systemem i integracji IP

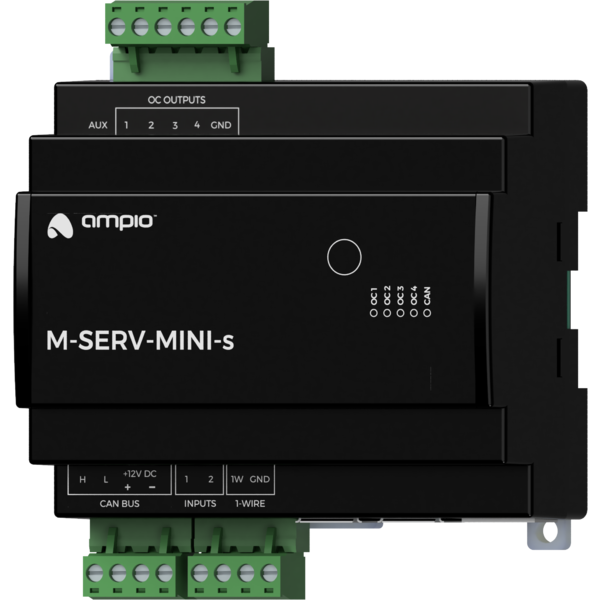

Powyższa wizualizacja ma charakter poglądowy. Wygląd modułu może odbiegać od przedstawionego.

Dane techniczne

Napięcie zasilania
11 — 16V DC
Pobór prądu
300mA
Liczba wejść zwieralnych do masy
2
Liczba wyjść OC
4
Maksymalne przełączane napięcie obciążenia
24V

Dane techniczne c.d.

Maksymalny prąd pojedynczego wyjścia OC
100mA
Interfejs komunikacyjny
USB, Ethernet, Wi-Fi
Regulacja temperatury
tak
1-Wire
do 6 czujników

Wymiary

Szerokość
105mm, 6 pól/modułów w rozdzielnicy
Wysokość (z wtyczkami)
110mm
Głębokość
59mm

Warunki otoczenia

Temperatura
0 — 50°C
Wilgotność
≤95%RH, niekondensująca

Charakterystyka ogólna

Moduł M-SERV-MINI-s jest elementem systemu Ampio. Do zasilania modułu wymagane jest napięcie 11 — 16V DC. Jego sterowanie odbywa się poprzez magistralę CAN.

Moduł M-SERV-MINI-s stanowi bramkę komunikacyjną dla aplikacji mobilnych Ampio - zarówno w ramach sieci lokalnej, jak i za pośrednictwem platformy Ampio Cloud - oraz umożliwia realizację integracji IP. Posiada on również dwa wejścia zwieralne do masy, cztery dwustanowe wyjścia OC i interfejs 1-Wire. Urządzenie może również pełnić rolę wielostrefowego regulatora temperatury.

Aplikacja mobilna

Aplikacja mobilna Ampio UNI pozwala na sterowanie instalacją automatyki budynkowej za pośrednictwem smartfonów i tabletów. Pozwala ona również użytkownikowi końcowemu na definiowanie i uruchamiane scen oraz implementację prostych reguł automatyzacji.

Aplikacja mobilna Ampio UNI umożliwia połączenie z instalacją automatyki domowej zdalnie, za pośrednictwem platformy Ampio Cloud, oraz lokalnie przez sieć LAN. Użytkownicy, którzy nie chcą dokonywać rejestracji w platformie Ampio Cloud, wciąż mogą korzystać z aplikacji w ramach sieci lokalnej.

Integracje IP

Z wykorzystaniem modułu możliwa jest realizacja integracji urządzeń i usług udostępniających interfejsy integracyjne w sieci komputerowej. Implementacja reguł integracji dokonywana jest w oparciu o otwartoźródłową platformę Node-RED, pozwalającą na definiowanie diagramów przepływu i przetwarzanie informacji.

W środowisku Node-RED, interakcja z urządzeniami i usługami zewnętrznymi może być zrealizowana na szereg sposobów. Technicznie zorientowany użytkownik może dokonać integracji w oparciu o podstawowe interfejsy komunikacyjne, takie jak API HTTP czy MQTT. Możliwe jest również skorzystanie z gotowych bloków integracyjnych opracowywanych przez środowisko rozwijające projekt.

Środowisko Node-RED dostępne jest zarówno dla instalatora jak i użytkownika końcowego. Integracje realizowane z jego wykorzystaniem mogą dotyczyć zarówno urządzeń innych producentów jak i usług czy serwisów dostępnych w sieci. Możliwe jest, na przykład, wysyłanie wiadomości SMS wykorzystując serwisy bramek GSM, czy wyświetlanie na panelach dotykowych informacji o notowaniach giełdowych, albo informacji pogodowych.

Na etapie konfiguracji urządzenia, możliwa jest również implementacja prostych reguł integracji IP za pomocą oprogramowania Ampio Designer.

Serwer SIP

W ramach urządzenia dostępny jest serwer SIP przewidziany w celu integracji z domofonami wspierającymi technologię VoIP. Przy odpowiedniej konfiguracji pozwala on na odbieranie wywołań domofonowych z poziomu smartfonu czy tabletu. Możliwe jest również skonfigurowanie zewnętrznego dostawcy usług VoIP, dzięki czemu odbieranie połączeń z domofonów czy innych zintegrowanych urządzeń VoIP będzie możliwe również spoza sieci lokalnej.

Moduł M-SERV-MINI-s definiuje również swój wewnętrzny numer telefonu przewidziany do wywoływania akcji za pośrednictwem połączenia VoIP. Na etapie konfiguracji urządzenia możliwe jest zdefiniowanie reakcji systemu automatyki budynkowej na konkretne sekwencje liczb i znaków * oraz # wysyłanych do urządzenia w czasie połączenia VoIP ze wspomnianym numerem.

Inne funkcjonalności sieciowe

Poza opisanymi cechami, urządzenie wspiera również następujące funkcjonalności:

  • klient DDNS,
  • możliwość konfiguracji protokołu TLS dla połączeń lokalnych,
  • API HTTP.

Wejścia zwieralne do masy

Moduł posiada wejścia przechodzące w stan aktywny w momencie gdy zostaną zwarte do masy. Mogą być one wykorzystane w przypadku dowolnych urządzeń z bezpotencjałowymi wyjściami stykowymi, np. włączniki naścienne, kontaktrony, przyciski, przełączniki, itd. Mogą również posłużyć do integracji z urządzeniami o bezpotencjałowych wyjściach przekaźnikowych lub wyjściach transoptorowych o napięciu kolektora większym niż 12V.

Dwustanowe wyjścia OC

Moduł posiada wyjścia open-collector pozwalające na załączanie rezystancyjnych obciążeń zasilanych napięciem do 24V DC. Dopuszcza się również sterowanie obciążeniami o umiarkowanym charakterze indukcyjnym, w szczególności przekaźnikami. Wewnętrznie, każde z wyjść pozwala na zwarcie podłączonej linii do masy modułu.

W odróżnieniu od wyjść OC spotykanych w większości modułów z oferty Ampio, wyjścia modułu M-SERV-MINI-s nie umożliwiają płynnej regulacji - możliwe jest wyłącznie pełne załączanie i wyłączanie poszczególnych wyjść.

Regulacja temperatury

Moduł pozwala na implementację logiki regulacji temperatury. Regulacja odbywa się niezależnie dla szeregu zdefiniowanych stref.

W ramach każdej ze stref, wskazuje się czujnik temperatury określający jej bieżącą temperaturę. Wybór dokonywany jest spośród czujników podłączonych do któregokolwiek z modułów Ampio, wyposażonych w interfejs 1-Wire, lub czujników zintegrowanych z systemem automatyki budynkowej w jakikolwiek inny sposób, na przykład poprzez moduły integracyjne.

Z każdą ze stref kojarzonych jest jedno lub więcej urządzeń wykonawczych. Możliwe jest wykorzystanie zarówno urządzeń ogrzewających, jak i chłodzących. Interakcja z urządzeniami wykonawczymi dokonywana jest przez dowolny moduł wyjściowy lub integracyjny obecny w ramach magistrali automatyki budynkowej.

Wartość zadana regulacji temperatury może być ustawiona przez użytkownika końcowego manualnie, za pośrednictwem aplikacji mobilnej, bądź też z wykorzystaniem paneli dotykowych Ampio. Poprzez aplikację mobilną, użytkownik ma również możliwość definiowania harmonogramów czasowych określających oczekiwaną temperaturę każdej ze stref w czasie.

Dla każdej strefy definiuje się również dwie szczególne wartości temperatury - komfortową i ekonomiczną. Przełączanie wartości zadanej regulatora na jedną z wymienionych temperatur może być w szybki sposób wyzwolone przez dowolne inne urządzenie automatyki budynkowej, np. poprzez przyciśnięcie pola panelu dotykowego. Wartości tych temperatur definiowane są przez użytkownika końcowego i mogą być one również wykorzystywane w ramach definicji harmonogramów.

Na etapie konfiguracji ustalane są również minimalna i maksymalna temperatura definiujące dopuszczalny zakres regulacji.

W oparciu o zmierzoną wartość bieżącej temperatury strefy regulacji i bieżącą wartość zadaną, kontrolowana jest praca zdefiniowanych urządzeń wykonawczych. Może się to odbywać w oparciu o następujące algorytmy regulacji:

  • regulator dwustawny z histerezą.

Moduł może obsługiwać od 1 do 32 stref kontroli temperatury.

Czujniki temperatury

Moduł wyposażony jest w złącze interfejsu 1-Wire pozwalającego na dołączenie do 6 cyfrowych czujników temperatury Dallas DS18B20. Wynik pomiaru temperatury jest dostępny dla wszystkich urządzeń działających w ramach magistrali automatyki budynkowej. Może okazać się szczególnie przydatny w celach związanych z regulacją temperatury, lub do prezentacji wyniku pomiaru na panelach dotykowych oraz w aplikacji mobilnej.

Łączna długość przewodu magistrali 1-Wire, do której podłączane są czujniki temperatury nie może przekraczać 15m.

Przykładowe zastosowanie

  • Zdalne sterowanie instalacją za pośrednictwem smartfonów i tabletów;
  • integracje z urządzeniami i usługami udostępniającymi interfejsy integracyjne w ramach sieci komputerowej;
  • pobieranie informacji z sieci w celu wyświetlenia na panelach dotykowych M-DOT;
  • integracje SIP z domofonami;
  • definiowanie i uruchamianie scen;
  • podłączanie klasycznych włączników oświetlenia lub innych urządzeń z bezpotencjałowymi wyjściami stykowymi;
  • integracje z urządzeniami o bezpotencjałowych wyjściach przekaźnikowych;
  • integracje z urządzeniami o wyjściach transoptorowych;
  • sterowanie obciążeniami rezystancyjnymi zasilanymi napięciem do 24V DC, np.:
    • LED,
    • brzęczyki piezoelektryczne;
  • sterowanie przekaźnikami;
  • regulacja temperatury w pomieszczeniach;
  • pomiar temperatury w pomieszczeniach.

Montaż

Moduł przeznaczony jest do montażu na szynie DIN 35mm. Szerokość modułu to 105mm, 6 pól/modułów w rozdzielnicy. W celu uruchomienia modułu należy podłączyć go do magistrali CAN. Magistrala systemu Ampio składa się z czterech przewodów - dwóch zasilających i dwóch zapewniających komunikację między modułami.

Poza złączem magistrali CAN, urządzenie posiada dwa złącza z terminalami śrubowymi. Pozwalają one na podłączenie dwóch linii sygnałowych do wejść zwieralnych do masy, czterech obciążeń wyjść open-collector i do 6 cyfrowych czujników temperatury Dallas DS18B20.

W przypadku wykorzystania funkcjonalności wyjść open-collector, należy mieć na uwadze, że obwody zasilające podłączone obciążenia zamykane są poprzez masę modułu. W związku z tym, należy zadbać o to, aby masa urządzenia była połączona z masą zasilacza obciążeń przewodem o odpowiedniej grubości.

W przypadku obciążeń o niskim poborze mocy, w szczególności małych przekaźników, możliwe jest wykorzystanie terminala AUX obecnego na złączu wyjść open-collector, w celu zasilenia urządzeń. Na terminalu tym obecne jest napięcie tożsame z napięciem zasilania modułu. Pobór prądu urządzeń podłączonych do terminala AUX nie może przekraczać 200mA.

Obok złącz z terminalami śrubowymi, w dolnej części modułu, znajdują się złącza interfejsu Ethernet i złącza USB. Podłączenie urządzenia do sieci internetowej jest niezbędne w celu korzystania z funkcjonalności IP urządzenia.

Diody LED stanu urządzenia

Na froncie modułu znajdują się diody sygnalizacyjne. Zielona LED opisana etykietą CAN sygnalizuje stan komunikacji w ramach magistrali CAN:

  • cykliczne jedno błyśnięcie co 1 sek. – komunikacja magistrali CAN prawidłowa;
  • cykliczne dwa błyśnięcia co 1 sek. – moduł nie odbiera informacji od pozostałych modułów Ampio;
  • cykliczne trzy błyśnięcia co 1 sek. – moduł nie może wysłać informacji w szynę CAN.

Poza diodą sygnalizującą stan magistrali komunikacyjnej, na froncie urządzenia znajdują się jeszcze cztery diody w kolorze czerwonym sygnalizujące stan wysterowania wyjść open-collector.

Programowanie

Programowanie modułu odbywa się za pomocą narzędzia Ampio Designer. Pozwala ono na modyfikacje parametrów modułu oraz definiowanie jego zachowania w odpowiedzi na sygnały bezpośrednio dostępne dla modułu, jak i ogół informacji pochodzący od wszystkich urządzeń obecnych w ramach magistrali automatyki budynkowej.

Ponadto, część konfiguracji urządzenia realizowana jest za pośrednictwem komunikacji w ramach sieci lokalnej za pomocą narzędzia Ampio Designer.

Oprogramowanie Ampio Designer pozwala na definiowanie interfejsu użytkownika instalacji automatyki budynkowej dostępnego w aplikacji mobilnej. Interfejs budowany jest poprzez definiowanie widoków zawierających widżety prezentujące informacje na temat stanu instalacji i pozwalające na podejmowanie z nim interakcji. Aplikacja pozwala również na realizację prostych integracji IP poprzez mechanizm akcji.

Urządzenie udostępnia panel konfiguracyjny osiągalny z poziomu przeglądarki internetowej. Po zalogowaniu do panelu dostępne są podstawowe informacje o urządzeniu i możliwa jest konfiguracja połączenia IP oraz usług sieciowych zapewnianych przez urządzenie.

Moduł M-SERV-MINI-s rozgłasza w magistrali automatyki informację o bieżącym czasie przy każdej pełnej minucie. Pozostałe urządzenia systemu nasłuchują tej informacji tylko wtedy, gdy ich konfiguracja zawiera warunki zależne od czasu.

W sytuacji gdy do urządzenie nie dysponującego wewnętrzną informacją o bieżącym czasie wprowadzana jest konfiguracja zależna od czasu, informacja z M-SERV-MINI-s zostanie przez to urządzenie zinterpretowana dopiero przy następnej pełnej minucie i dopiero wtedy możliwe będzie dokonanie oceny warunku czasowego.

Opisywana specyfika działania nie ma żadnego wpływu na funkcjonowanie systemu w czasie jego normalnej eksploatacji, może ona jednak prowadzić do mylnego wrażenia niezadziałania warunku w czasie programowania.

Odnajdywanie urządzenia w sieci

Aby skorzystać z narzędzi konfiguracyjnych komunikujących się z modułem w ramach sieci lokalnej, konieczna jest znajomość jego adresu IP. W modułach z rodziny M-SERV wyposażonych w wyświetlacz na obudowie, adres IP wyświetlany jest na wyświetlaczu.

Moduł M-SERV-MINI-s rozgłasza również swój adres IP za pośrednictwem protokołu mDNS - w przypadku urządzeń klienckich obsługujących tą technologię, moduł osiągalny będzie pod nazwą domenową ampio.local.

Po odpowiednim skonfigurowaniu interfejsu sieciowego komputera, każdy moduł z rodziny M-SERV osiągalny jest również pod adresem 10.76.100.100 w sieci o masce 255.255.255.0. Adres ten nie może być jednak wykorzystany w przypadku, gdy w ramach jednej sieci lokalnej istnieje więcej, niż jeden taki moduł.

Adres IP urządzenia może być również odczytany z wyświetlacza znajdującego na froncie modułu.

Środowisko sieciowe

W celu realizacji funkcjonalności sieciowych, urządzenie M-SERV-MINI-s może nawiązywać połączenia sieciowe z szeregiem usług dostępnych w sieci internetowej. W przypadku typowych konfiguracji środowisk sieciowych, nie powinny być wymagane żadne dodatkowe działania. Jeśli jednak urządzenie ma działać w bardziej restrykcyjnym środowisku, jak na przykład sieci korporacyjne lub inne cechujące się rygorystyczną konfiguracją zapór sieciowych, niezbędne może okazać się jawne umożliwienie urządzeniu realizowanie wymaganych połączeń. Aby tego dokonać, użyteczna jest lista portów docelowych, z którymi urządzenie nawiązuje połączenia.

Port Protokół Komentarz
443 TCP Ampio Cloud, aktualizacje oprogramowania, Node-RED
7143 TCP Ampio Cloud
4040 TCP Ampio Cloud
7030 TCP Wsparcie zdalne, Ampio Cloud (legacy)
7031 TCP Wsparcie zdalne
3478 TCP/UDP Ampio Cloud
5349 TCP/UDP Ampio Cloud

Urządzenie M-SERV-MINI-s zapewnia znaczną swobodę w realizacji własnych integracji IP, w szczególności z wykorzystaniem platformy Node-RED. Integracje takie mogą implikować nawiązywanie przez urządzenie dalszych, innych niż wymienione wyżej połączeń. Charakterystyki takich połączeń zależą od konkretnej integracji i wykraczają poza zakres tego dokumentu.

Pierwsze uruchomienie

Przy pierwszym uruchomieniu urządzenia konieczne jest dokonanie jego inicjalizacji. Polega ona na zdefiniowaniu danych dostępowych do serwera - usługi sieciowe serwera nie są dostępne dopóki nie zostaną ustawione silne hasła użytkowników systemowych. Po ustawieniu haseł następuje ponowne uruchomienie urządzenia, w trakcie którego dokonywane są działania konfiguracyjne mogące potrwać do 15 minut. Gdy konfiguracja jest już przeprowadzona, uruchamianie urządzenia przebiega w krótszym czasie.

Inicjalizacja urządzenia jest również konieczna po aktualizacji oprogramowania serwera - po ustawieniu haseł i zakończeniu działań konfiguracyjnych, możliwe jest wgranie kopii konfiguracji utworzonych przed rozpoczęciem aktualizacji.

Przenoszenie danych między urządzeniami

Oprogramowanie i konfiguracja związane z realizacją funkcjonalności IP modułu przechowywane są na karcie SD. Przeniesienie karty SD z jednego urządzenia do drugiego nie jest jednak prawidłowym sposobem przeniesienia między nimi danych. Moduły klasy M-SERV po uruchomieniu z kartą SD, której nie rozpoznają, uruchamiają procedurę inicjalizacji, w trakcie której konfiguracja urządzenia jest przywracana do ustawień fabrycznych.

Przełożenie karty SD z jednego urządzenia klasy M-SERV do innego skutkuje usunięciem konfiguracji zapisanej na karcie!

W celu przeniesienia danych należy skorzystać z opcji importu i eksportu danych odpowiednich narzędzi konfiguracyjnych i integracyjnych. Opcja wykonywania kopii zapasowej dostępna z poziomu oprogramowania Ampio Designer pozwala na zachowanie konfiguracji platformy Node-RED, konfiguracji aplikacji mobilnej oraz wiadomości i automatyzacji utworzonych przez użytkownika systemu.

Wymiary modułu

Wymiary podane są w milimetrach.

Kliknij, aby powiększyć i otworzyć w nowej zakładce.

Schemat podłączenia

Kliknij, aby powiększyć i otworzyć w nowej zakładce.
