M-OC-4s: Moduł z czterema wyjściami OC i funkcjonalnością sterownika RGBW MRGBWOC-4s

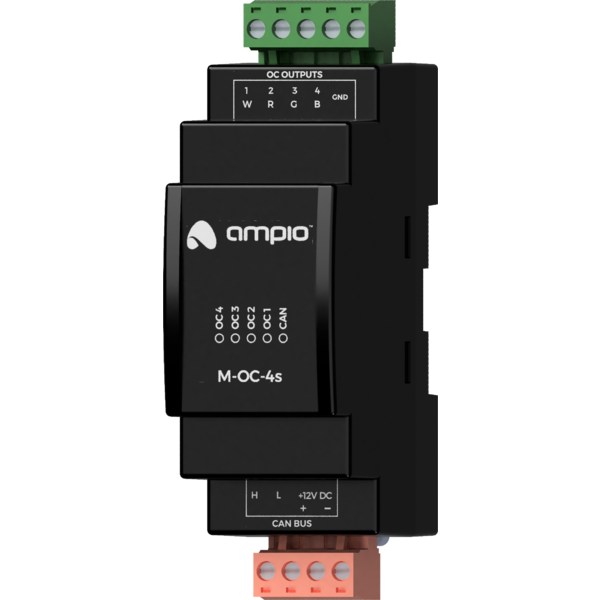

Powyższa wizualizacja ma charakter poglądowy. Wygląd modułu może odbiegać od przedstawionego.

Dane techniczne

Napięcie zasilania
11 — 16V DC
Pobór prądu
25mA
Liczba wyjść OC
4
Maksymalny prąd pojedynczego wyjścia OC
8A

Dane techniczne c.d.

Maksymalny sumaryczny prąd wszystkich wyjść OC
16A
Maksymalne przełączane napięcie obciążenia
40V
Sterownik oświetlenia CCT
tak
Sterownik oświetlenia RGBW
tak

Wymiary

Szerokość
35mm, 2 pola/moduły w rozdzielnicy
Wysokość (z wtyczkami)
110mm
Głębokość
59mm

Warunki otoczenia

Temperatura
-40 — 50°C
Wilgotność
≤95%RH, niekondensująca

Charakterystyka ogólna

Moduł M-OC-4s jest elementem systemu Ampio. Do zasilania modułu wymagane jest napięcie 11 — 16V DC. Jego sterowanie odbywa się poprzez magistralę CAN.

Moduł posiada cztery wyjścia OC i wspiera funkcjonalność sterownika oświetlenia RGBW.

Wyjścia OC

Moduł posiada wyjścia open-collector pozwalające na płynne sterowanie rezystancyjnymi obciążeniami zasilanymi napięciem do 40V DC. Dopuszcza się również sterowanie obciążeniami o umiarkowanym charakterze indukcyjnym, w szczególności przekaźnikami. Regulacja odbywa się metodą modulacji szerokości impulsów (ang. pulse-width modulation, PWM). Wewnętrznie, każde z wyjść pozwala na zwarcie podłączonej linii do masy modułu.

Oświetlenie RGBW

W ramach konfiguracji modułu, możliwe jest aktywowanie funkcjonalności sterownika oświetlenia RGBW. Nominalnie, każde z wyjść open-collector sterowane jest niezależnie. W przypadku aktywowania funkcjonalności, sterowanie odbywa się poprzez definiowanie koloru i natężenia światła.

Przykładowe zastosowanie

  • Płynna regulacja kolorowego oświetlenia LED RGBW;
  • sterowanie obciążeniami rezystancyjnymi zasilanymi napięciem do 40V DC, np.:
    • oświetlenie LED,
    • brzęczyki piezoelektryczne,
    • maty grzewcze;
  • sterowanie przekaźnikami.

Montaż

Moduł przeznaczony jest do montażu na szynie DIN 35mm. Szerokość modułu to 35mm, 2 pola/moduły w rozdzielnicy. W celu uruchomienia modułu należy podłączyć go do magistrali CAN. Magistrala systemu Ampio składa się z czterech przewodów - dwóch zasilających i dwóch zapewniających komunikację między modułami.

Poza złączem magistrali CAN, urządzenie posiada złącze pozwalające na podłączenie czterech obciążeń rezystancyjnych do wyjść open-collector.

W przypadku wykorzystania funkcjonalności wyjść open-collector, należy mieć na uwadze, że obwody zasilające podłączone obciążenia zamykane są poprzez masę modułu. W związku z tym, należy zadbać o to, aby masa urządzenia była połączona z masą zasilacza obciążeń przewodem o odpowiedniej grubości.

Diody LED stanu urządzenia

Na froncie modułu znajdują się diody sygnalizacyjne. Zielona LED opisana etykietą CAN sygnalizuje stan komunikacji w ramach magistrali CAN:

  • cykliczne jedno błyśnięcie co 1 sek. – komunikacja magistrali CAN prawidłowa;
  • cykliczne dwa błyśnięcia co 1 sek. – moduł nie odbiera informacji od pozostałych modułów Ampio;
  • cykliczne trzy błyśnięcia co 1 sek. – moduł nie może wysłać informacji w szynę CAN.

Poza diodą sygnalizującą stan magistrali komunikacyjnej, na froncie urządzenia znajdują się jeszcze cztery diody w kolorze czerwonym sygnalizujące stan wysterowania wyjść open-collector.

Programowanie

Programowanie modułu odbywa się za pomocą narzędzia Ampio Designer. Pozwala ono na modyfikacje parametrów modułu oraz definiowanie jego zachowania w odpowiedzi na sygnały bezpośrednio dostępne dla modułu, jak i ogół informacji pochodzący od wszystkich urządzeń obecnych w ramach magistrali automatyki budynkowej.

Wymiary modułu

Wymiary podane są w milimetrach.

Kliknij, aby powiększyć i otworzyć w nowej zakładce.

Schemat podłączenia

Przedstawiony zasilacz urządzeń kontrolowanych przez wyjścia OC ma charakter poglądowy. Moduł może sterować obciążeniami o napięciu zasilania nie przekraczającym 40V DC.

Kliknij, aby powiększyć i otworzyć w nowej zakładce.
