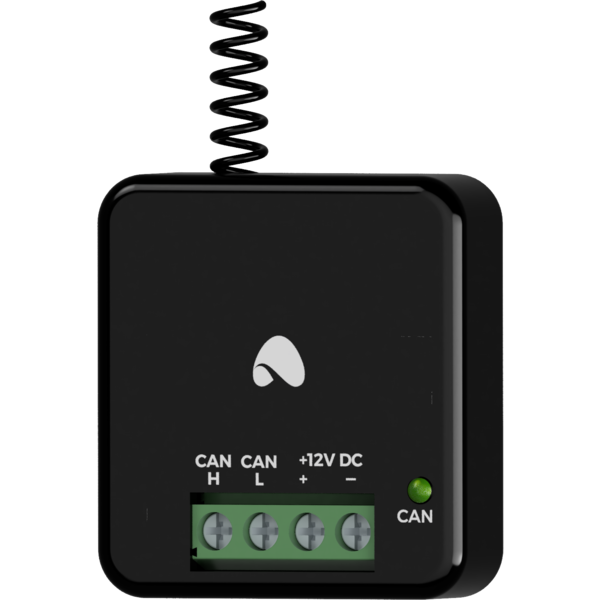

Powyższa wizualizacja ma charakter poglądowy. Wygląd modułu może odbiegać od przedstawionego.
Moduł M-CON-WL-p jest elementem systemu Ampio. Do zasilania modułu wymagane jest napięcie 11 — 16V DC. Jego sterowanie odbywa się poprzez magistralę CAN.
Moduł pełni rolę stacji bazowej dla modułów bezprzewodowych komunikujących się z wykorzystaniem technologii Ampio LoRa
W ramach instalacji automatyki budynkowej Ampio obecny może być wyłącznie jeden moduł M-CON-WL-p.
Urządzenie pełni rolę stacji bazowej dla urządzeń Ampio z grupy WL, komunikujących się za pośrednictwem interfejsu bezprzewodowego Ampio LoRa. Jako stacja bazowa, urządzenie pośredniczy w komunikacji między modułami bezprzewodowymi, a pozostałymi urządzeniami instalacji automatyki budynkowej.
W ramach działań instalacyjnych, każde urządzenie Ampio LoRa musi zostać sparowane z modułem pełniącym rolę stacji bazowej. Aby tego dokonać, należy wprowadzić moduł M-CON-WL-p w tryb wyszukiwania modułów z grupy WL korzystając z oprogramowania Smart Home CAN konfigurator. W czasie, gdy tryb wyszukiwania jest aktywny, należy na uruchomionym module radiowym wcisnąć trzykrotnie przycisk parowania. W przypadku powodzenia operacji, odnalezione urządzenie pojawi się na liście sparowanych modułów bezprzewodowych w programie Smart Home CAN konfigurator.
Wymiary modułu umożliwiają jego montaż w standardowej podtynkowej puszce elektrycznej. W celu uruchomienia modułu należy podłączyć go do magistrali CAN. Magistrala systemu Ampio składa się z czterech przewodów - dwóch zasilających i dwóch zapewniających komunikację między modułami.
Poza obudowę urządzenia wyprowadzony jest przewód stanowiący jego antenę.
W ramach instalacji automatyki budynkowej Ampio obecny może być wyłącznie jeden moduł M-CON-WL-p.
Na froncie modułu znajdują się diody sygnalizacyjne. Czerwona LED opisana etykietą CAN sygnalizuje stan komunikacji w ramach magistrali CAN:
Programowanie modułu odbywa się za pomocą specjalnego programatora dostępnego dla autoryzowanych instalatorów oraz oprogramowania Smart Home CAN konfigurator. Pozwala ono na modyfikacje parametrów modułu oraz definiowanie jego zachowania w odpowiedzi na sygnały bezpośrednio dostępne dla modułu, jak i ogół informacji pochodzący od wszystkich urządzeń obecnych w ramach magistrali automatyki budynkowej.
Nie zalecamy stosowania więcej niż 8 bezprzewodowych modułów Ampio LoRa na jeden moduł stacji bazowej. Zainstalowanie większej ilości modułów może skutkować nadmiernym obciążeniem sieci bezprzewodowej i niewłaściwym funkcjonowaniem systemu.
Wymiary podane są w milimetrach.
Linią przerywaną oznaczone są obszary w których znajdować mogą się złącza urządzenia lub inne jego elementy.
