M-CON-KEY-p: Moduł do integracji systemów kontroli dostępu

  • Numer dokumentu: PO-211
  • Wersja: 1.4.0
  • Data publikacji: 29 maja 2024

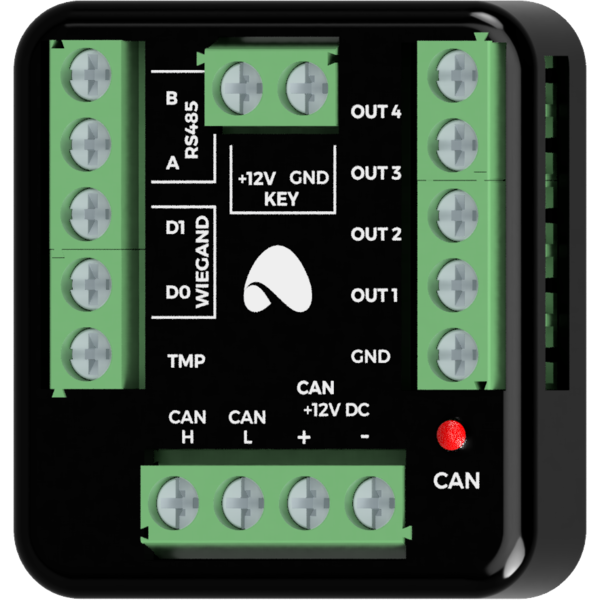

Powyższa wizualizacja ma charakter poglądowy. Wygląd modułu może odbiegać od przedstawionego.

Dane techniczne

Napięcie zasilania
11 — 16V DC
Pobór prądu
20mA
Liczba wyjść OC
4

Dane techniczne c.d.

Maksymalny prąd pojedynczego wyjścia OC
1A
Maksymalny sumaryczny prąd wszystkich wyjść OC
4A
Maksymalne przełączane napięcie obciążenia
24V

Wymiary

Szerokość
41mm
Wysokość
44mm
Głębokość
16,5mm

Warunki otoczenia

Temperatura
-40 — 50°C
Wilgotność
≤95%RH, niekondensująca

Charakterystyka ogólna

Moduł M-CON-KEY-p jest elementem systemu Ampio. Do zasilania modułu wymagane jest napięcie 11 — 16V DC. Jego sterowanie odbywa się poprzez magistralę CAN.

Moduł posiada cztery wyjścia dwustanowe OC.

Przykładowe zastosowanie

  • Integracja modułów kontroli dostępu poprzez magistralę Wiegand;
  • integracja modułów kontroli dostępu poprzez magistralę RS-485.

Moduł M-CON-KEY-p może komunikować się wyłącznie z jednym modułem kontroli dostępu na raz. Na etapie konfiguracji należy wybrać czy będzie to magistrala Wiegand czy RS-485.

Lista modułów kontroli dostępu wspieranych przez moduł M-CON-KEY-p:

  • Dahua DHI-ASR2201D-B
  • Dahua ASR2101A

Montaż

Wymiary modułu umożliwiają jego montaż w standardowej podtynkowej puszce elektrycznej. W celu uruchomienia modułu należy podłączyć go do magistrali CAN. Magistrala systemu Ampio składa się z czterech przewodów - dwóch zasilających i dwóch zapewniających komunikację między modułami.

Poza złączem magistrali CAN, urządzenie posiada trzy złącza z terminalami śrubowymi. Oprócz integracji z modułami kontroli dostępu, pozwalają one na podłączenie czterech obciążeń rezystancyjnych do dwustanowych wyjść open-collector.

W przypadku wykorzystania funkcjonalności wyjść open-collector, należy mieć na uwadze, że obwody zasilające podłączone obciążenia zamykane są poprzez masę modułu. W związku z tym, należy zadbać o to, aby masa urządzenia była połączona z masą zasilacza obciążeń przewodem o odpowiedniej grubości.

Diody LED stanu urządzenia

Na froncie modułu znajdują się diody sygnalizacyjne. Czerwona LED opisana etykietą CAN sygnalizuje stan komunikacji w ramach magistrali CAN:

  • cykliczne jedno błyśnięcie co 1 sek. – komunikacja magistrali CAN prawidłowa;
  • cykliczne dwa błyśnięcia co 1 sek. – moduł nie odbiera informacji od pozostałych modułów Ampio;
  • cykliczne trzy błyśnięcia co 1 sek. – moduł nie może wysłać informacji w szynę CAN.

Styk sabotażowy

Moduł wyposażony jest w styk sabotażowy, dzięki któremu po podłączeniu i zaprogramowaniu odpowiedniej logiki w module, możliwe jest wykrycie próby kradzieży modułu kontroli dostępu.

Programowanie

Programowanie modułu odbywa się za pomocą narzędzia Ampio Designer. Pozwala ono na modyfikacje parametrów modułu oraz definiowanie jego zachowania w odpowiedzi na sygnały bezpośrednio dostępne dla modułu, jak i ogół informacji pochodzący od wszystkich urządzeń obecnych w ramach magistrali automatyki budynkowej.

Domyślne podłączenie wyjść

Jeżeli moduł posiada buzzer (brzęczyk) lub styk PIN_OK, to domyślnie jest podłączany do wyjścia numer 2, natomiast elektrozaczep domyślnie podłączany jest do wyjścia numer 1.

Wymiary modułu

Wymiary podane są w milimetrach.

Linią przerywaną oznaczone są obszary w których znajdować mogą się złącza urządzenia lub inne jego elementy.

Kliknij, aby powiększyć i otworzyć w nowej zakładce.

Schemat podłączenia

Kliknij, aby powiększyć i otworzyć w nowej zakładce.
