Charakterystyka ogólna

Moduł M-OUT-4p jest elementem systemu Ampio. Do zasilania modułu wymagane jest napięcie 12 — 16V DC. Jego sterowanie odbywa się poprzez magistralę CAN.

Moduł posiada cztery napięciowe wyjścia analogowe, cztery wejścia analogowe i interfejs 1-Wire.

Napięciowe wyjścia analogowe

Napięciowe wyjścia analogowe pozwalają na integrację z urządzeniami posiadającymi napięciowe wejście sterujące zgodne ze standardem 0 — 10V DC, 1 — 10V DC, 0 — 5V DC, np. oprawami oświetleniowymi, rekuperatorami, falownikami, itd.

Napięcie wyjść analogowych może przyjmować wartości z zakresu 0 — 10V DC. Maksymalne obciążenie pojedynczego wyjścia to 20mA.

Wejścia analogowe

Moduł posiada wejścia pozwalające na pomiar napięcia z zakresu 0 — 10V DC. Impedancja wejść wynosi 20kΩ. Wejścia te mogą być przydatne w celu akwizycji sygnałów pomiarowych z urządzeń o napięciowych wyjściach analogowych.

Czujniki temperatury

Moduł wyposażony jest w złącze interfejsu 1-Wire pozwalającego na dołączenie do 6 cyfrowych czujników temperatury Dallas DS18B20. Wynik pomiaru temperatury jest dostępny dla wszystkich urządzeń działających w ramach magistrali automatyki budynkowej. Może okazać się szczególnie przydatny w celach związanych z regulacją temperatury, lub do prezentacji wyniku pomiaru na panelach dotykowych oraz w aplikacji mobilnej.

Łączna długość przewodu magistrali 1-Wire, do której podłączane są czujniki temperatury nie może przekraczać 15m.

Przykładowe zastosowanie

• Sterowanie urządzeniami o napięciowych wejściach analogowych, np.:
  • klimatyzatory,
  • oprawami oświetleniowymi,
  • rekuperatorami,
  • falownikami,
• Integracja z urządzeniami o wyjściach analogowych, np.:
  • czujniki jasności,
  • czujniki wilgotności gleby;
• pomiar temperatury w pomieszczeniach.

Montaż

Wymiary modułu umożliwiają jego montaż w standardowej podtynkowej puszce elektrycznej. W celu uruchomienia modułu należy podłączyć go do magistrali CAN. Magistrala systemu Ampio składa się z czterech przewodów - dwóch zasilających i dwóch zapewniających komunikację między modułami.

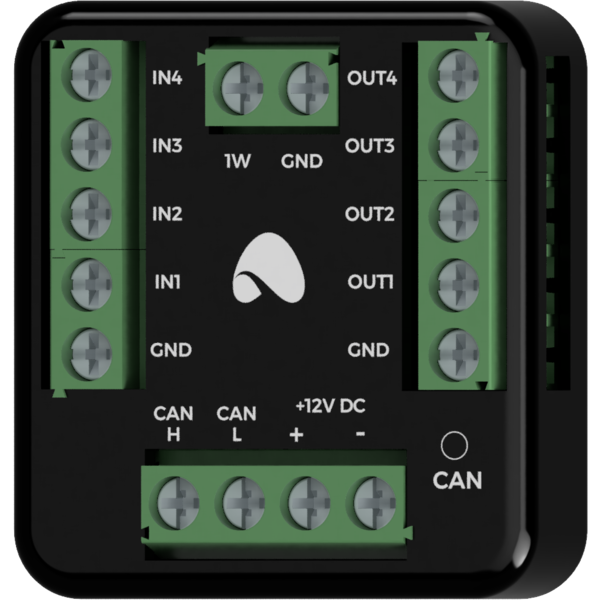

Poza złączem magistrali CAN, urządzenie posiada trzy złącza z terminalami śrubowymi. Pozwalają one na podłączenie przewodów do czterech napięciowych wyjść analogowych, czterech sygnałów analogowych do wejść modułu i do 6 cyfrowych czujników temperatury Dallas DS18B20.

Diody LED stanu urządzenia

Na froncie modułu znajdują się diody sygnalizacyjne. Czerwona LED opisana etykietą CAN sygnalizuje stan komunikacji w ramach magistrali CAN:

• cykliczne jedno błyśnięcie co 1 sek. – komunikacja magistrali CAN prawidłowa;
• cykliczne dwa błyśnięcia co 1 sek. – moduł nie odbiera informacji od pozostałych modułów Ampio;
• cykliczne trzy błyśnięcia co 1 sek. – moduł nie może wysłać informacji w szynę CAN.

Programowanie

Programowanie modułu odbywa się za pomocą narzędzia Ampio Designer. Pozwala ono na modyfikacje parametrów modułu oraz definiowanie jego zachowania w odpowiedzi na sygnały bezpośrednio dostępne dla modułu, jak i ogół informacji pochodzący od wszystkich urządzeń obecnych w ramach magistrali automatyki budynkowej.

Wymiary modułu

Wymiary podane są w milimetrach.

Kliknij, aby powiększyć i otworzyć w nowej zakładce.

Schemat podłączenia

Kliknij, aby powiększyć i otworzyć w nowej zakładce.
