M-CON-KNX-s: Moduł integracyjny KNX MKNX-1s

  • Numer dokumentu: PO-036
  • Wersja: 2.1.0
  • Data publikacji: 14 marca 2025

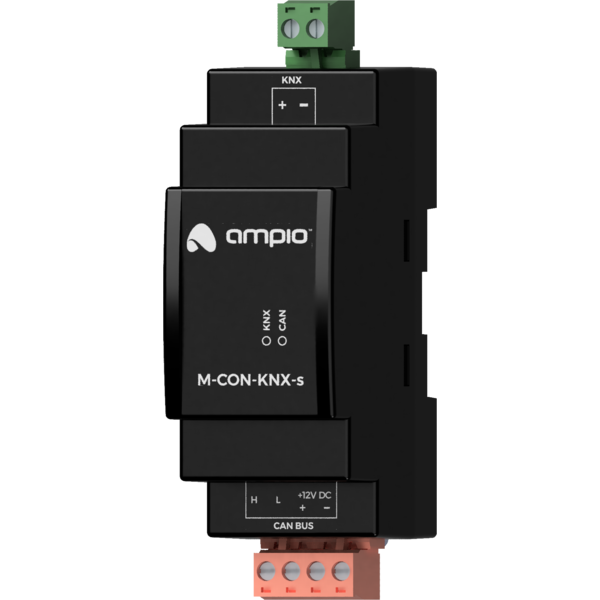

Powyższa wizualizacja ma charakter poglądowy. Wygląd modułu może odbiegać od przedstawionego.

Dane techniczne

Napięcie zasilania
11 — 16V DC
Pobór prądu
15mA
Interfejs komunikacyjny
KNX
Pobór prądu z magistrali KNX
5mA

Wymiary

Szerokość
35mm, 2 pola/moduły w rozdzielnicy
Wysokość (z wtyczkami)
110mm
Głębokość
59mm

Warunki otoczenia

Temperatura
-40 — 50°C
Wilgotność
≤95%RH, niekondensująca

Charakterystyka ogólna

Moduł M-CON-KNX-s jest elementem systemu Ampio. Do zasilania modułu wymagane jest napięcie 11 — 16V DC. Jego sterowanie odbywa się poprzez magistralę CAN.

Moduł pozwala na dwukierunkową komunikację pomiędzy urządzeniami działającymi w ramach magistrali CAN i KNX. Obie wykorzystywane przez urządzenie magistrale są od siebie odizolowane galwanicznie.

Montaż

Moduł przeznaczony jest do montażu na szynie DIN 35mm. Szerokość modułu to 35mm, 2 pola/moduły w rozdzielnicy. W celu uruchomienia modułu należy podłączyć go do magistrali CAN. Magistrala systemu Ampio składa się z czterech przewodów - dwóch zasilających i dwóch zapewniających komunikację między modułami.

Poza złączem magistrali CAN, urządzenie posiada dwuprzewodowe złącze magistrali KNX.

Diody LED stanu urządzenia

Na froncie modułu znajdują się diody sygnalizacyjne. Zielona LED opisana etykietą CAN sygnalizuje stan komunikacji w ramach magistrali CAN:

  • cykliczne jedno błyśnięcie co 1 sek. – komunikacja magistrali CAN prawidłowa;
  • cykliczne dwa błyśnięcia co 1 sek. – moduł nie odbiera informacji od pozostałych modułów Ampio;
  • cykliczne trzy błyśnięcia co 1 sek. – moduł nie może wysłać informacji w szynę CAN.

Poza diodą sygnalizującą stan magistrali CAN, na froncie urządzenia znajduje się jeszcze czerwona dioda opisana etykietą KNX. Jej zapalenie sygnalizuje odebranie przez urządzenia telegramu magistrali KNX.

Programowanie

Programowanie modułu odbywa się za pomocą narzędzia Ampio Designer. Pozwala ono na modyfikacje parametrów modułu oraz definiowanie jego zachowania w odpowiedzi na sygnały bezpośrednio dostępne dla modułu, jak i ogół informacji pochodzący od wszystkich urządzeń obecnych w ramach magistrali automatyki budynkowej.

Wymiary modułu

Wymiary podane są w milimetrach.

Kliknij, aby powiększyć i otworzyć w nowej zakładce.

Schemat podłączenia

Kliknij, aby powiększyć i otworzyć w nowej zakładce.
