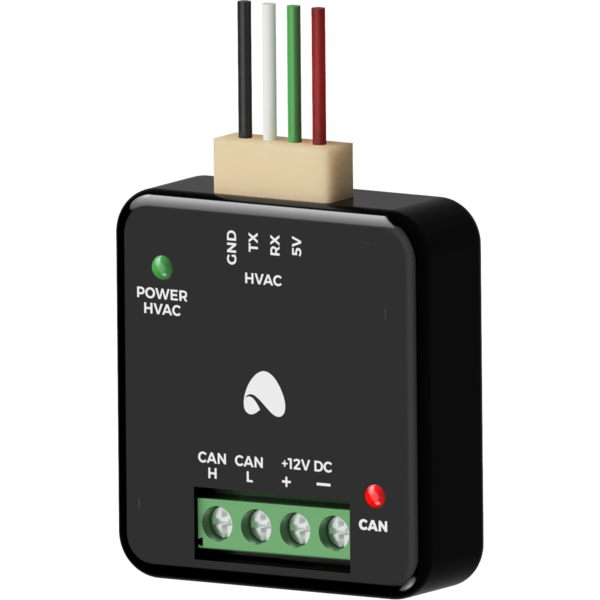

Powyższa wizualizacja ma charakter poglądowy. Wygląd modułu może odbiegać od przedstawionego.
Na etapie składania zamówienia niezbędne jest podanie modelu klimatyzatora celem sprawdzenia kompatybilności oraz doboru przewodów do komunikacji z jednostką.
Moduł M-CON-HVAC-p jest elementem systemu Ampio. Do zasilania modułu wymagane jest napięcie 11 — 16V DC. Jego sterowanie odbywa się poprzez magistralę CAN.
Lista urządzeń wspieranych przez moduł M-CON-HVAC-p:
Moduł M-CON-HVAC-p w celu integracji z klimatyzatorami komunikuje się z ich jednostkami wewnętrznymi. Wymiary modułu pozwalają na ukrycie go wewnątrz obudowy jednostki wewnętrznej. Podłączenie modułu do jednostek różni się między producentami oraz modelami jednostek HVAC. Jeden moduł M-CON-HVAC-p jest odpowiedzialny za sterowanie jedną jednostką klimatyzacji.
Na froncie modułu znajdują się diody sygnalizacyjne. Czerwona LED opisana etykietą CAN sygnalizuje stan komunikacji w ramach magistrali CAN:
Programowanie modułu odbywa się za pomocą narzędzia Ampio Designer. Pozwala ono na modyfikacje parametrów modułu oraz definiowanie jego zachowania w odpowiedzi na sygnały bezpośrednio dostępne dla modułu, jak i ogół informacji pochodzący od wszystkich urządzeń obecnych w ramach magistrali automatyki budynkowej.
Wymiary podane są w milimetrach.
Linią przerywaną oznaczone są obszary w których znajdować mogą się złącza urządzenia lub inne jego elementy.
