Wstęp

Jeżeli mamy podpięty do magistrali moduł, który działa jako sterownik temperatury dla strefy grzewczej (M-RT-s lub M-SERV z odpowiednią konfiguracją), możemy wyświetlić nie tylko temperaturę aktualną z czujnika, ale również temperaturę zadaną dla strefy.

Konfiguracja

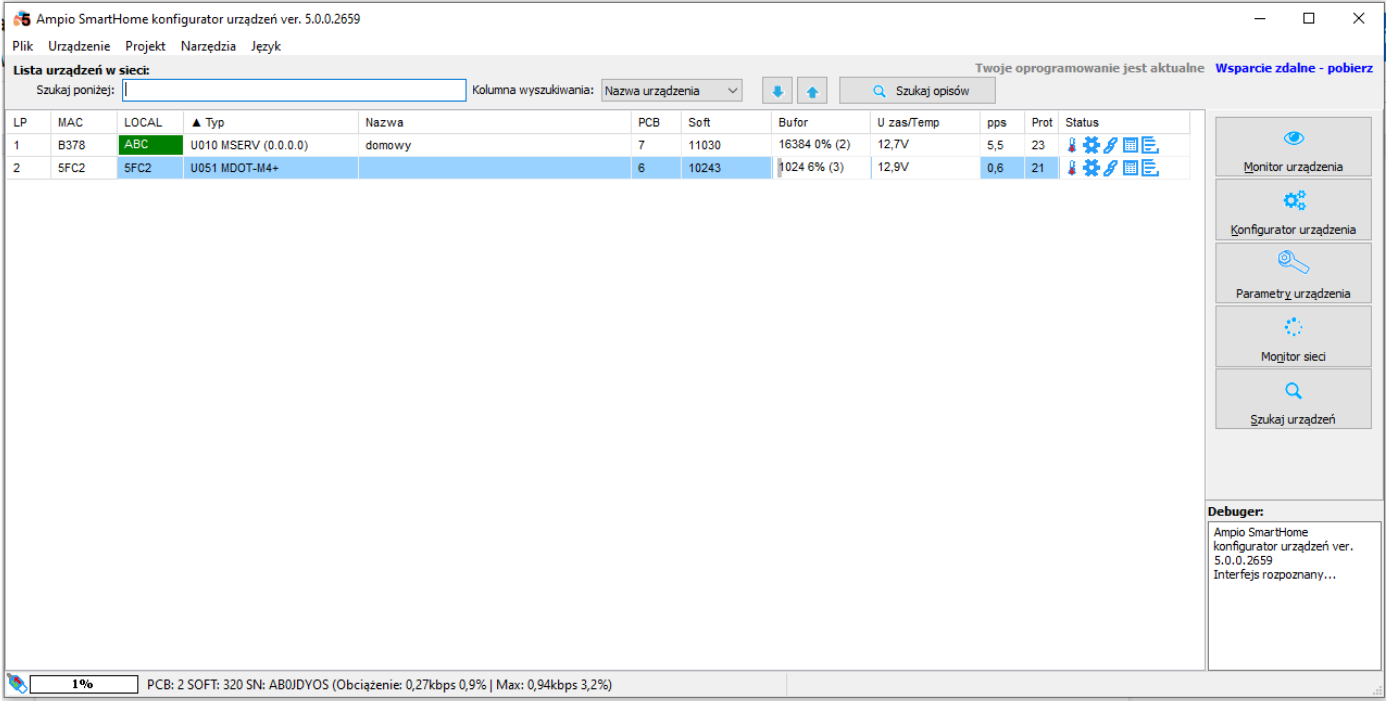

Wybieramy panel dotykowy z wyświetlaczem LCD, wchodzimy w Parametry urządzenia.

Kliknij, aby powiększyć i otworzyć w nowej zakładce.

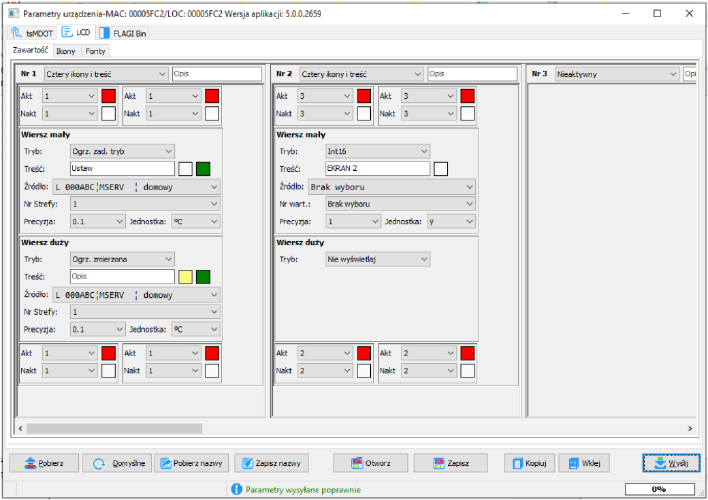

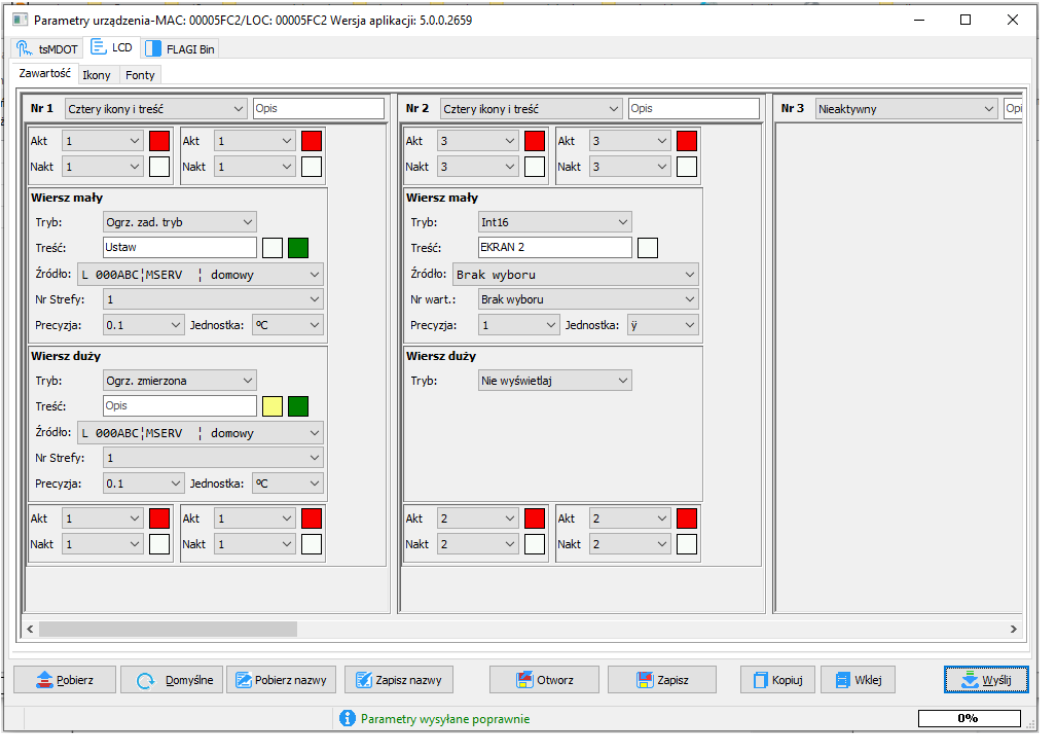

Wybieramy zakładkę LCD, wybieramy typ ekranu (w tym przypadku Cztery ikony i treść), następnie ustawiamy dla małego wiersza parametry:

• tryb wiersza (tu: Ogrz. zad. tryb)
• opis wiersza (np. Ustaw)
• źródło (moduł, do którego podpięty jest czujnik temperatury)
• nr czujnika (ponieważ w danym module może być więcej niż 1 czujnik)
• precyzja (dla czujników Ampio ustawiamy 0.1)
• jednostka (tu: ‘C)

Natomiast dla dużego wiersza:

• tryb wiersza (tu: Ogrz. zmierzona)
• opis wiersza (koniecznie puste)
• źródło (moduł, w którym są ustawienia strefy grzewczej)
• nr czujnika (ponieważ w danym module może być więcej niż 1 czujnik)
• precyzja (dla czujników Ampio ustawiamy 0.1)
• jednostka (tu: ‘C)

Kliknij, aby powiększyć i otworzyć w nowej zakładce.

Wysyłamy parametry poprzez przycisk Wyślij. Od tego momentu informacje z magistrali na temat zadanej temperatury oraz aktualnie zmierzonej będą pojawiać się na ekranie LCD.
