System Ampio pozwala na integrację z magistralą oświetlenia DALI, poprzez moduł M-CON-DL-s. Istnieje możliwość podłączenia do 64 lamp (sterowników) i łączenia je w grupy zgodnie ze standardem DALI.
Aby sterować lampami w magistrali DALI, należy podłączyć moduł M-CON-DL-s do sieci CAN, zasilić lampy oraz podłączyć konektor dali do modułu M-CON-DL-s.

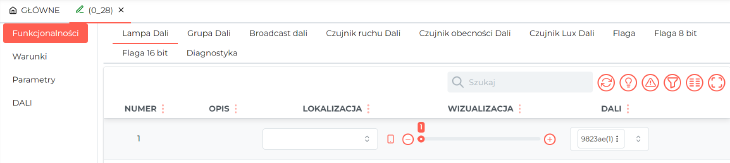

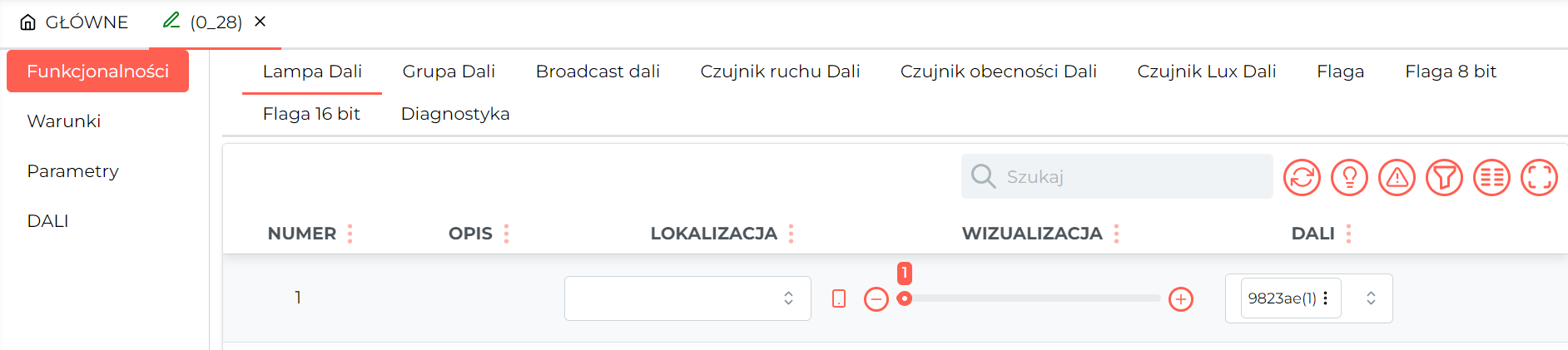

Aby wyszukać i nazwać poszczególne oprawy, należy wejść w ustawienia modułu M-CON-DL-s (ikona zębatki). W zakładce Funkcjonalności należy wybrać podzakładkę Lampa Dali. Wyszukiwanie lamp odbywa się po kliknięciu ikony strzałek w górnym prawym rogu.
Kliknij, aby powiększyć i otworzyć w nowej zakładce.

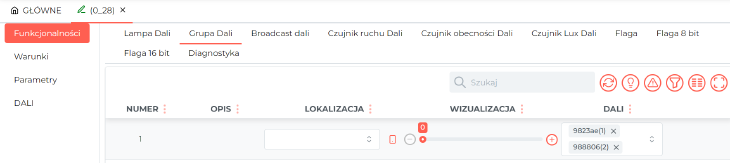

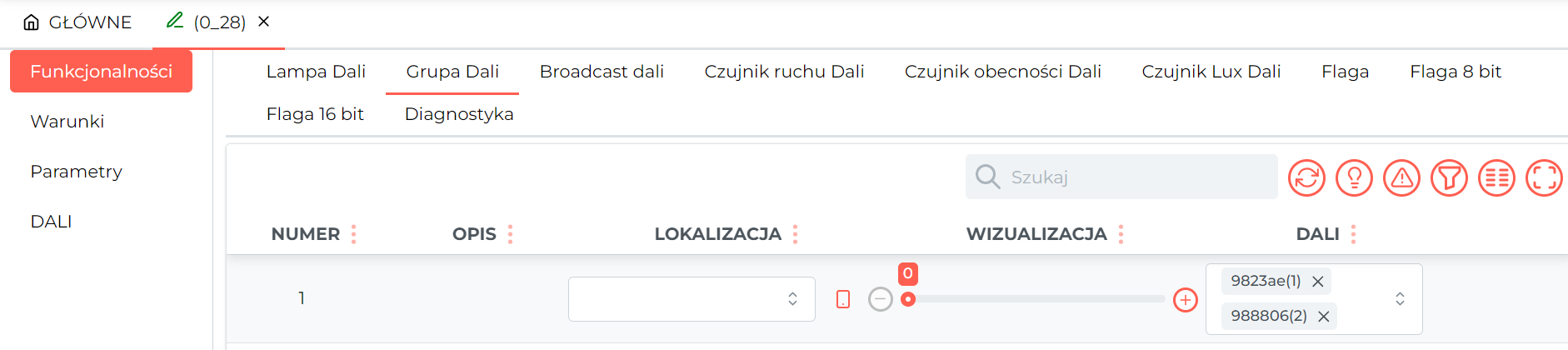

W podzakładce Grupa DALI można kilka lamp przyporządkować do jednej grupy oświetleniowej. W kolumnie DALI należy wybrać odpowiednie lampy po ich adresach. Zapis robiony jest automatycznie.
Kliknij, aby powiększyć i otworzyć w nowej zakładce.

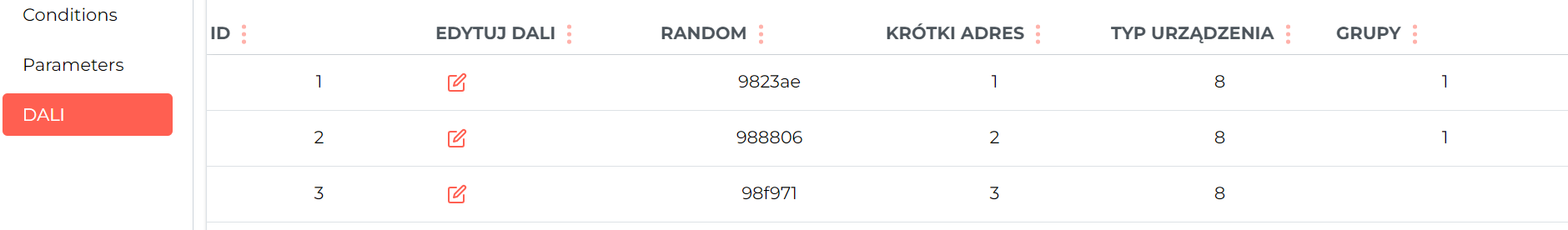

Ustawienia opraw razem z ich krótkimi adresami czy grupami są również dostępne w zakładce DALI.
Kliknij, aby powiększyć i otworzyć w nowej zakładce.

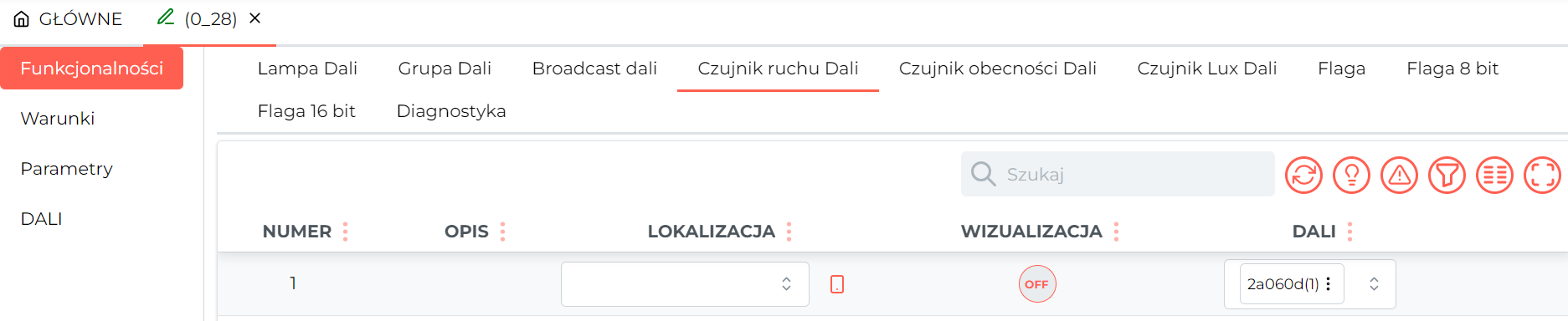

Czujniki ruchu czy czujniki oświetlenia LUX oparte o standard DALI wyszukiwane są w podobny sposób jak lampy w odpowiednich zakładkach.
Kliknij, aby powiększyć i otworzyć w nowej zakładce.

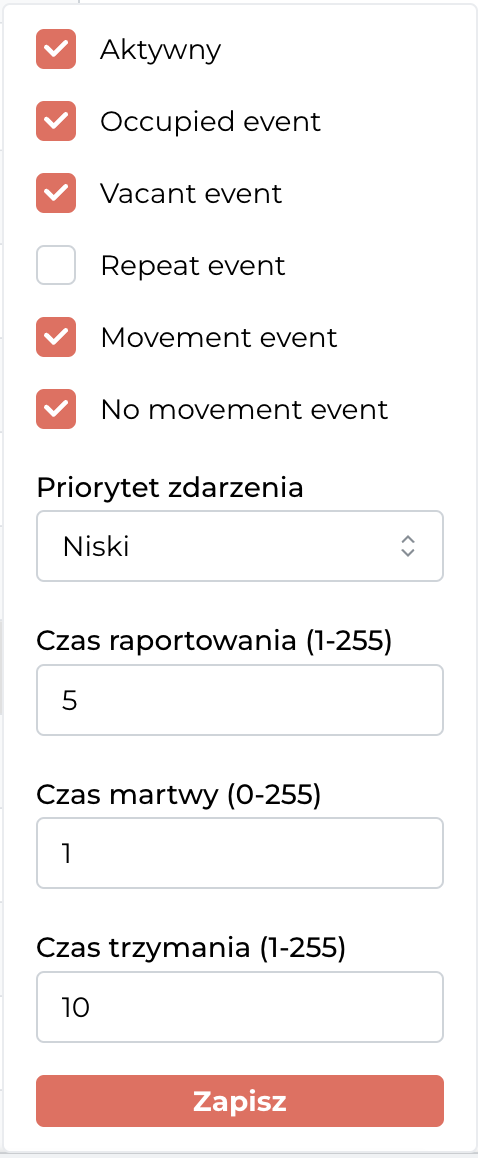

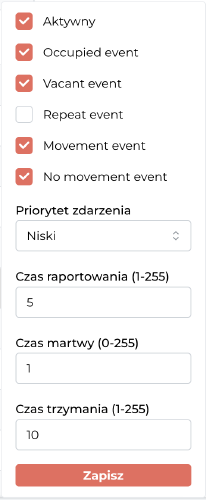

Czujniki mają dostępne parametry zgodne ze standardem DALI. Aby dowiedzieć się do czego służy dany parametr, zalecane jest wyszukanie w sieci opisu standardu DALI. Oprócz tego można dowolnie ustawiać między innymi czas raportowania czy czas martwy pomiędzy kolejnym wykryciem ruchu. Przykładowe ustawienia czujnika widoczne są poniżej, parametry należy dobrać indywidualnie zgodnie z założeniami.
Kliknij, aby powiększyć i otworzyć w nowej zakładce.

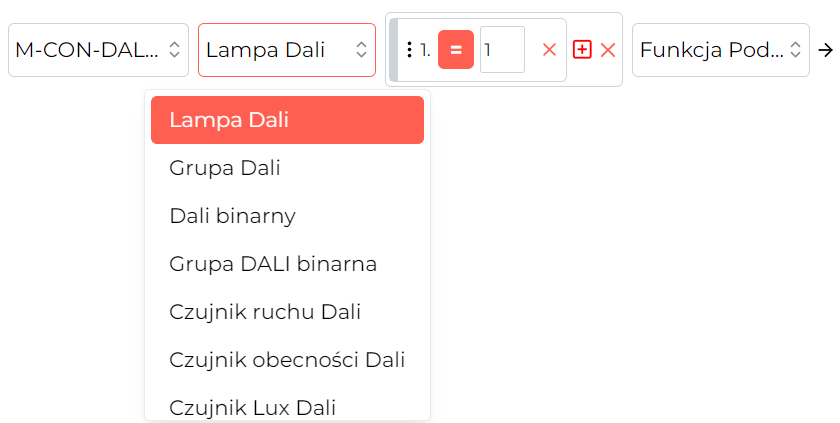

Warunki w zakładce LOGIKA mogą być tworzone zarówno od pojedynczych lamp, czujników czy grup opraw.
Kliknij, aby powiększyć i otworzyć w nowej zakładce.

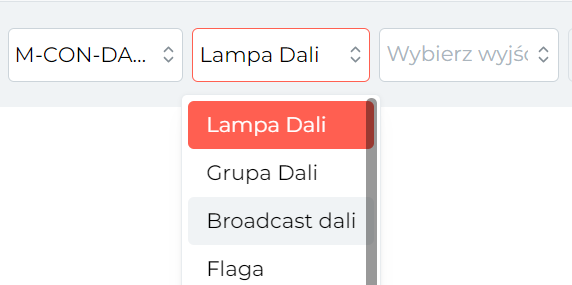

Sterować można pojedynczymi oprawami, ich grupami lub wszystkimi na raz poprzez opcję Broadcast dali.
Kliknij, aby powiększyć i otworzyć w nowej zakładce.
*od stycznia 2024 roku oprogramowanie Smart Home Konfigurator nie jest już rozwijane. Zaleca się korzystanie z niego tylko w uzasadnionych przypadkach.
Dostępne dla konfiguratora Ampio w wersji 3.5
System Ampio pozwala na integrację z magistralą oświetlenia DALI, poprzez moduł M-CON-DL-s. Istnieje możliwość podłączenia do 64 lamp (sterowników) i łączenia je w grupy zgodnie ze standardem DALI.
Aby sterować lampami w magistrali DALI, należy podłączyć moduł M-CON-DL-s do sieci CAN, zasilić lampy oraz podłączyć konektor DALI do modułu M-CON-DL-s.

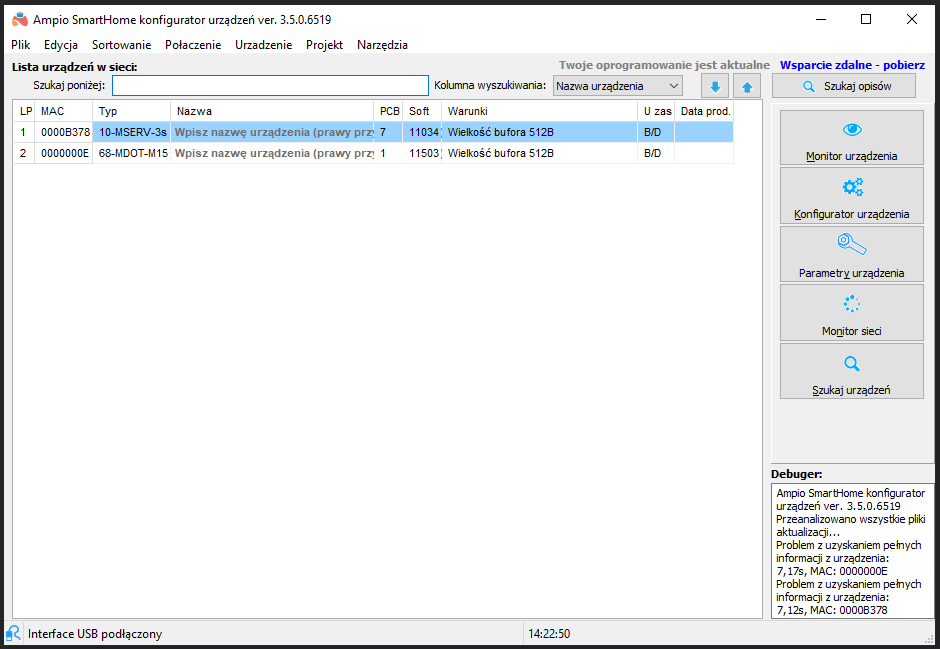

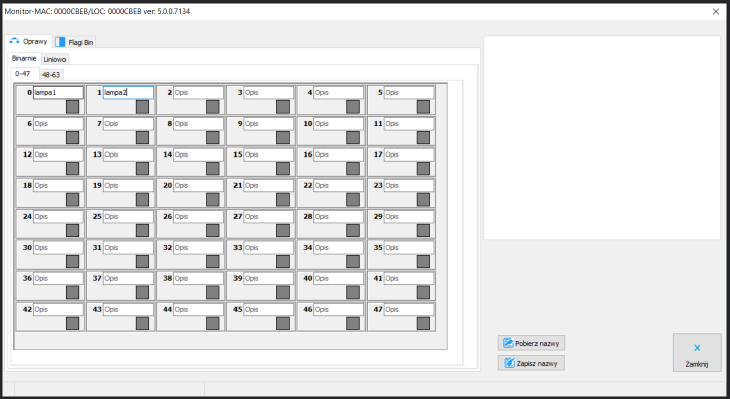

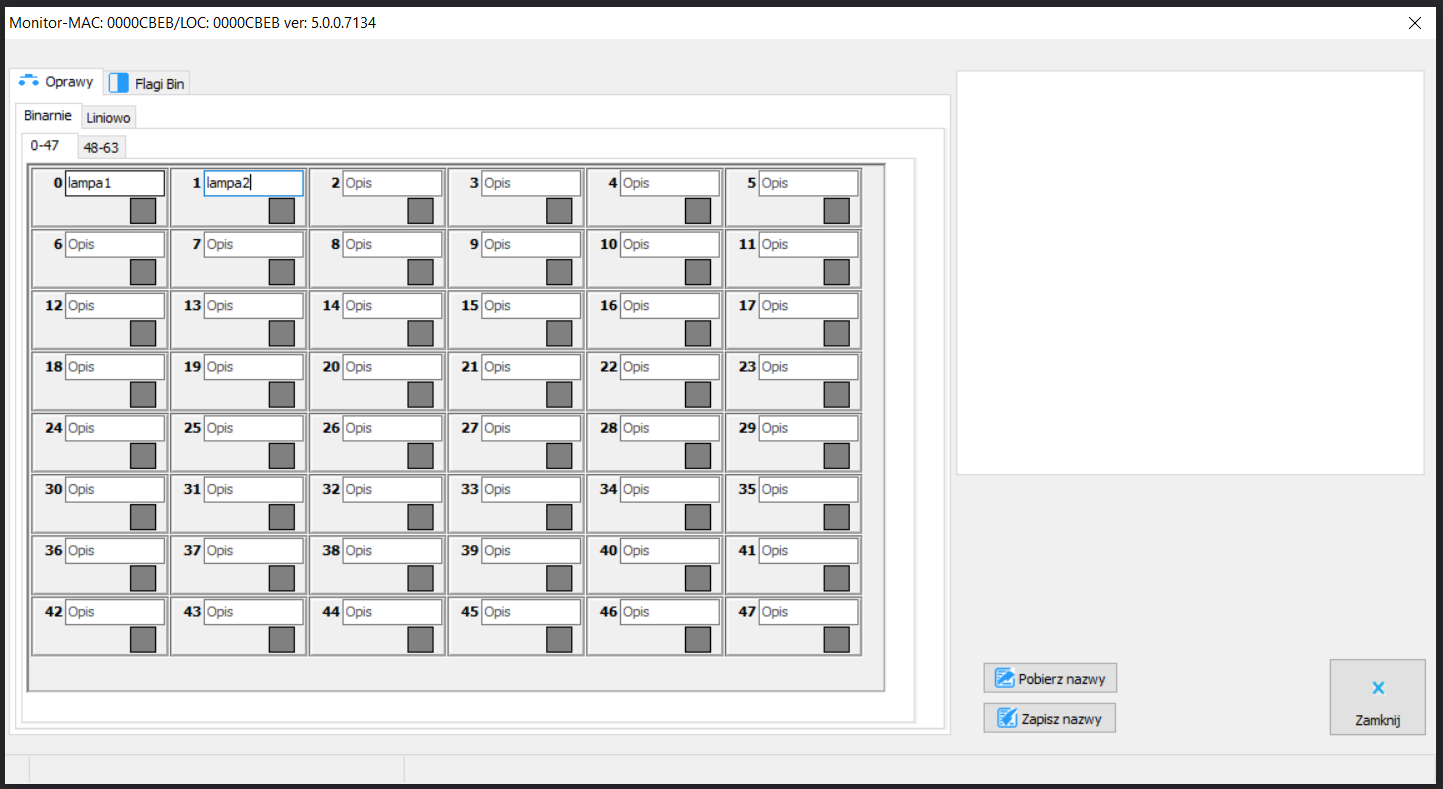

W konfiguratorze systemu Ampio, po wejściu w zakładkę Monitor Urządzenia można nadać nazwy poszczególnym lampom.
Kliknij, aby powiększyć i otworzyć w nowej zakładce.
Kliknij, aby powiększyć i otworzyć w nowej zakładce.
Tak jak dla pozostałych urządzeń systemu Ampio, warunki można tworzyć w zakładce Konfigurator urządzenia.

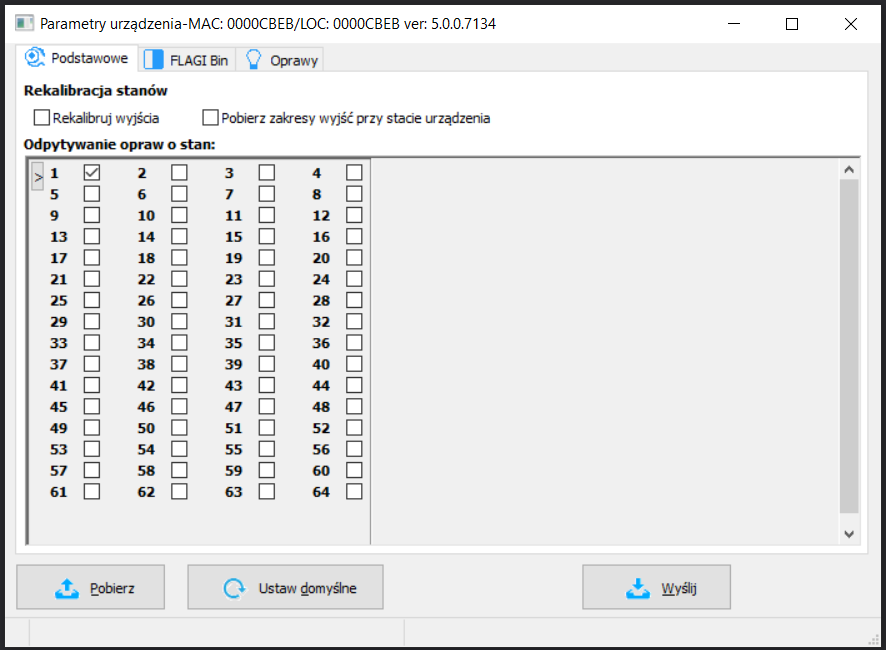

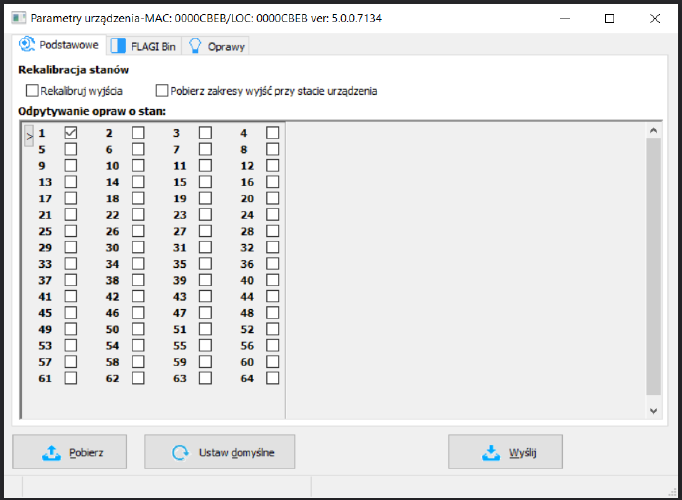

W Parametrach urządzenia, na pierwszej zakładce możemy ustawić, czy stan poszczególnych lamp ma być regularnie sprawdzany. Odznaczanie niektórych lamp pozwala na zmniejszenie obciążenia na magistrali DALI.
Ważne aby moduł nie odpytywał o stan lamp, których nie ma w sieci.
Kliknij, aby powiększyć i otworzyć w nowej zakładce.

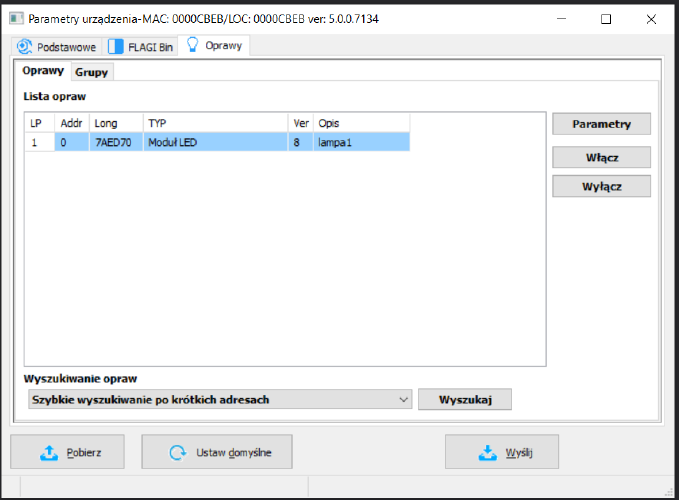

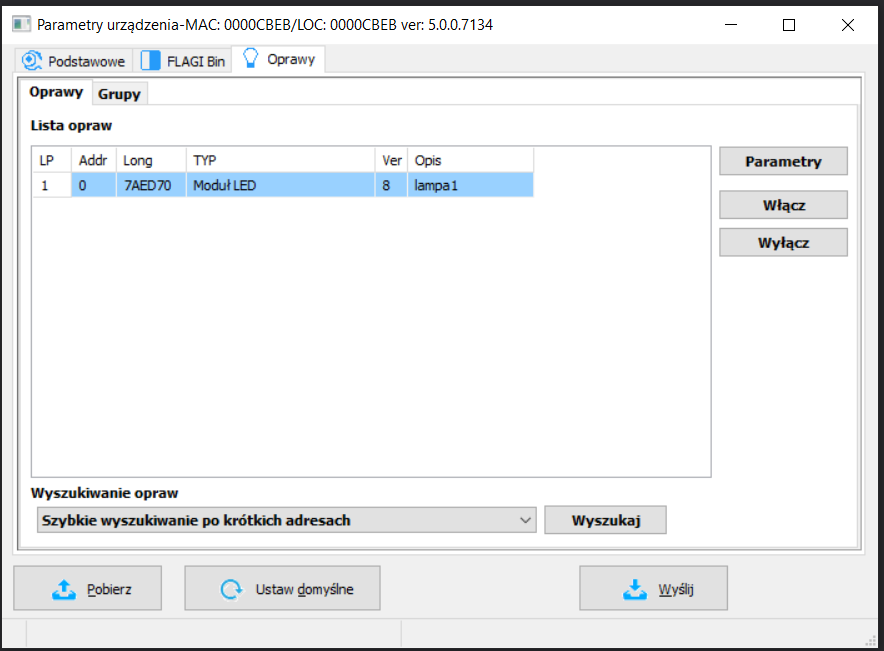

Na trzeciej zakładce użytkownik może wyszukać nowych lamp i nadać im numery.
Kliknij, aby powiększyć i otworzyć w nowej zakładce.
Pełne wyszukiwanie może wykasować dotychczas nadane numery lamp.

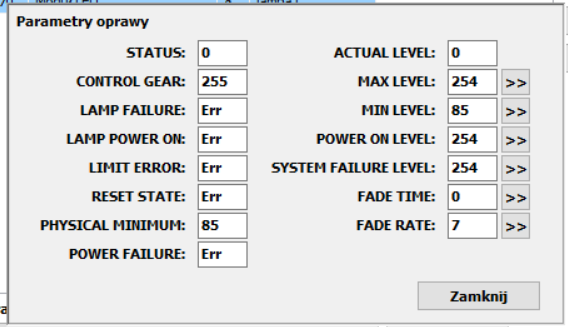

Po wejściu w Parametry, użytkownik może sprawdzić wsparcie lampy dla pewnych funkcji. Można tu również ustawić kilka parametrów takich jak: Fade Rate czy Min. level.
Jeżeli funkcja nie jest wspierana, w okienku widnieje napis Err.
Kliknij, aby powiększyć i otworzyć w nowej zakładce.

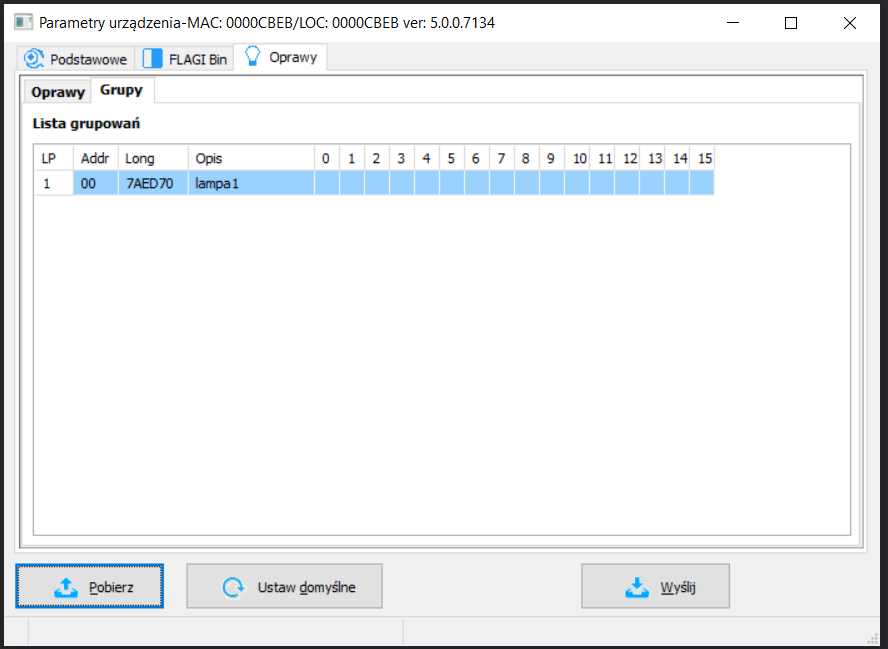

Ostatnia zakładka służy przypisywaniu lamp do grup. Do wyboru są grupy od 0 do 15.
Kliknij, aby powiększyć i otworzyć w nowej zakładce.
*od stycznia 2024 roku oprogramowanie Smart Home Manager nie jest już rozwijane. Zaleca się korzystanie z niego tylko w uzasadnionych przypadkach.
Aby mieć możliwość kontrolowania lamp DALI z aplikacji mobilnej, należy dodać i skonfigurować odpowiednie obiekty w Managerze Ampio. Po podłączeniu M-CON-DL-s do sieci CAN, należy otworzyć manager i zalogować się.
Następnie wchodzimy w obiekty i dodajemy nowy obiekt.
Kliknij, aby powiększyć i otworzyć w nowej zakładce.

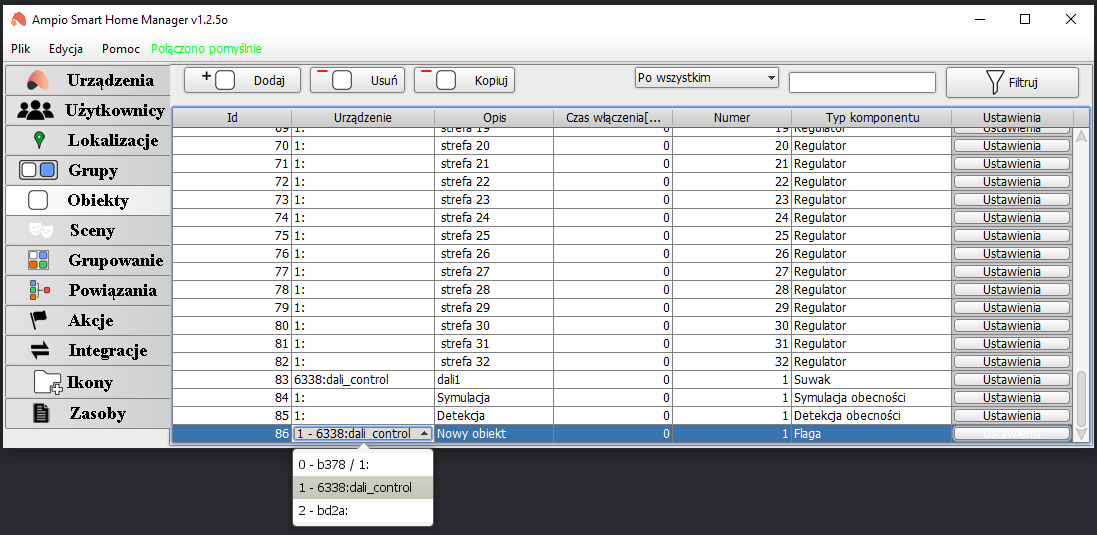

Wybieramy moduł DALI z listy w kolumnie Urządzenie, ustawiamy opis i wchodzimy w Ustawienia.
Kliknij, aby powiększyć i otworzyć w nowej zakładce.

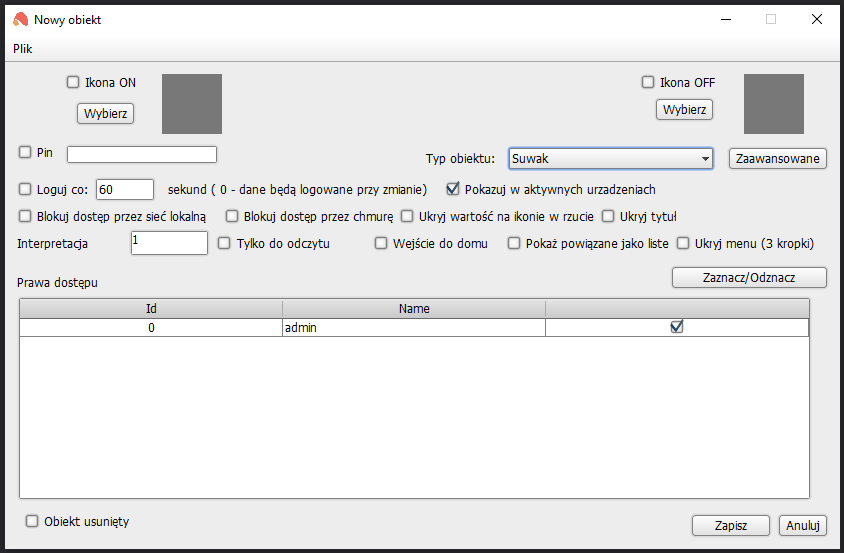

Następnie wybieramy Typ obiektu: Suwak i wchodzimy w Zaawansowane.
Aby odpytywać o stan lamp w grupie, należy wpisać numer jednej z lamp w polu Interpretacja.
Kliknij, aby powiększyć i otworzyć w nowej zakładce.

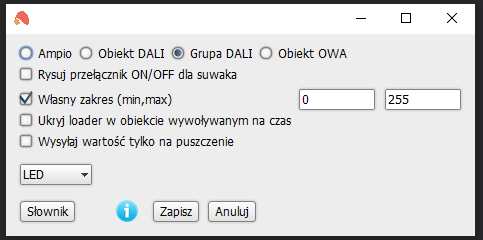

Po wejściu w pole Zaawansowane, wybieramy czy sterowana będzie grupa DALI, czy pojedyncza lampa. Możemy również np. ustawić własny wyświetlany zakres (domyślnie jest 0-100%). Następnie klikamy Zapisz.

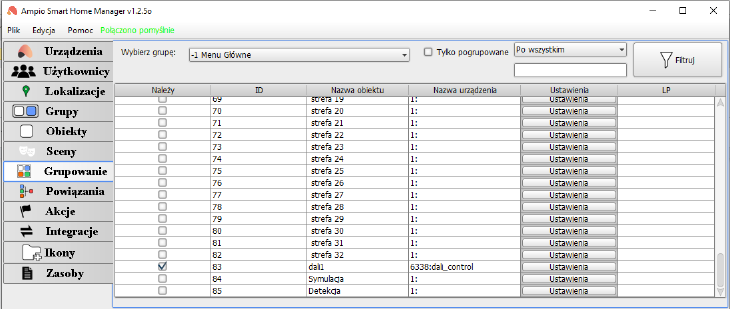

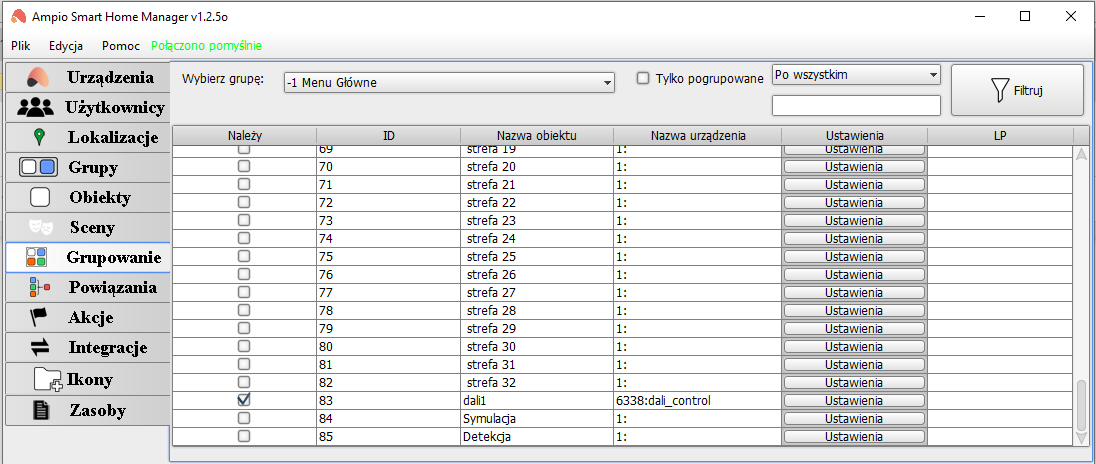

Po ustawieniu wszystkich parametrów przechodzimy znów do głównego menu i wybieramy Grupowanie.
Kliknij, aby powiększyć i otworzyć w nowej zakładce.
Należy wybrać wcześniej skonfigurowany obiekt, zaznaczyć i dodać do odpowiedniej grupy, na koniec Zapisujemy konfigurację na serwerze. Od tego momentu obiekt sterowania DALI będzie dostępny w aplikacji mobilnej.
