M-REL-2s: Moduł z dwoma wyjściami przekaźnikowymi MROL-2s

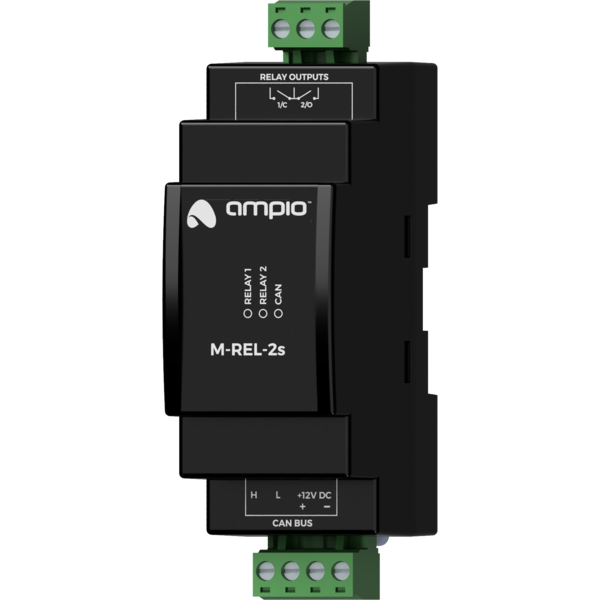

Powyższa wizualizacja ma charakter poglądowy. Wygląd modułu może odbiegać od przedstawionego.

Dane techniczne

Napięcie zasilania
11 — 16V DC
Pobór prądu spoczynkowy
20mA
Pobór prądu maksymalny
90mA
Liczba wyjść przekaźnikowych
2
Maksymalny prąd AC pojedynczego wyjścia przekaźnikowego (φ≈0)
16A

Dane techniczne c.d.

Maksymalny sumaryczny prąd wszystkich wyjść przekaźnikowych
16A
Maksymalna moc obciążenia pojedynczego wyjścia przekaźnikowego (φ≈0)
2000VA
Maksymalne napięcie łączeniowe przekaźników
250V AC
Sterownik napędów rolet i żaluzji
tak

Wymiary

Szerokość
35mm, 2 pola/moduły w rozdzielnicy
Wysokość (z wtyczkami)
110mm
Głębokość
59mm

Warunki otoczenia

Temperatura
-40 — 50°C
Wilgotność
≤95%RH, niekondensująca

Charakterystyka ogólna

Moduł M-REL-2s jest elementem systemu Ampio. Do zasilania modułu wymagane jest napięcie 11 — 16V DC. Jego sterowanie odbywa się poprzez magistralę CAN.

Moduł posiada dwa wyjścia przekaźnikowe i wspiera on również funkcjonalność sterownika napędów rolet i żaluzji.

Wyjścia przekaźnikowe

Moduł posiada wyjścia przekaźnikowe pozwalające na załączanie obciążeń o charakterze rezystancyjnym i indukcyjnym. Przekaźniki modułu są normalnie otwarte. Poniższa tabela prezentuje dopuszczalne parametry pracy przekaźników w zależności od charakteru obciążenia.

Charakter obciążenia Maksymalne napięcie zasilania Maksymalny prąd długotrwale dopuszczalny Maksymalna moc obciążenia
AC1: Rezystancyjne lub umiarkowanie indukcyjne obciążenia AC 250V AC 16A 2000VA
AC15: Obciążenia indukcyjne AC 250V AC 1,5A 300VA
DC1: Rezystancyjne lub umiarkowanie indukcyjne obciążenia DC 30V DC 16A 400VA
DC13: Obciążenia indukcyjne DC 30V DC 2,5A 30VA

Jeden ze styków każdego z przekaźników połączony jest ze wspólnym zaciskiem.

Sterownik napędów rolet i żaluzji

W ramach konfiguracji modułu, możliwe jest aktywowanie funkcjonalności sterownika napędów rolet i żaluzji. Tryb ten jest przeznaczony do obsługi urządzeń napędzanych silnikami elektrycznymi o zmiennym kierunku ruchu i ograniczonym jego zakresie. W szczególności mogą to być napędy rolet i żaluzji. Tryb ten może być również wykorzystany w przypadku innych urządzeń o wskazanym charakterze, takich jak np. bramy.

W trybie sterownika napędów rolet i żaluzji, pary wyjść przekaźnikowych urządzenia działają jak pojedyncze wyjście przeznaczone do sterowania pojedynczym podłączonym urządzeniem.

Tryb sterownika napędów rolet i żaluzji przeznaczony jest do obsługi urządzeń z wbudowanymi ograniczeniami, odłączającymi zasilanie napędu w momencie osiągnięcia krańców zakresu ruchu.

W podstawowym trybie działania wyjść przekaźnikowych, sterowanie nimi odbywa się poprzez załączanie lub wyłączanie poszczególnych wyjść. W przypadku par przekaźników działających w trybie sterownika napędu rolet i żaluzji, sterowanie odbywa się poprzez polecenia zamykania i otwierania, lub poprzez zadanie stopnia otwarcia. W przypadku żaluzji możliwe jest również zadanie położenia lamel.

W czasie działania, moduł dokonuje estymacji stanu sterowanego urządzenia, tj. stopnia otwarcia i położenia ewentualnych lamel. Informacja ta dostępna jest w ramach magistrali automatyki budynkowej i jest wykorzystywana wewnętrznie w celu sterowania z zadanym stopniem otwarcia lub kątem odchylenia lamel.

Pojedyncza para przekaźników działających w trybie sterownika napędów rolet i żaluzji może być podłączona wyłącznie do pojedynczego napędu. Inne podłączenie może skutkować nieprawidłowym działaniem urządzenia oraz trwałym uszkodzeniem zarówno modułu jak i napędu.

Przykładowe zastosowanie

  • Załączanie oświetlenia;
  • sterowanie urządzeniami napędowymi,
  • sterowanie roletami i żaluzjami.

Montaż

Wymiary modułu umożliwiają jego montaż w standardowej podtynkowej puszce elektrycznej. W celu uruchomienia modułu należy podłączyć go do magistrali CAN. Magistrala systemu Ampio składa się z czterech przewodów - dwóch zasilających i dwóch zapewniających komunikację między modułami.

Poza złączem magistrali CAN, urządzenie posiada złączę wyjść przekaźnikowych. Jeden ze styków każdego z przekaźników połączony jest ze wspólnym zaciskiem.

Diody LED stanu urządzenia

Na froncie modułu znajdują się diody sygnalizacyjne. Zielona LED opisana etykietą CAN sygnalizuje stan komunikacji w ramach magistrali CAN:

  • cykliczne jedno błyśnięcie co 1 sek. – komunikacja magistrali CAN prawidłowa;
  • cykliczne dwa błyśnięcia co 1 sek. – moduł nie odbiera informacji od pozostałych modułów Ampio;
  • cykliczne trzy błyśnięcia co 1 sek. – moduł nie może wysłać informacji w szynę CAN.

Poza diodą sygnalizującą stan magistrali komunikacyjnej, na froncie urządzenia znajdują się jeszcze dwie diody w kolorze czerwonym sygnalizujące stan wysterowania wyjść przekaźnikowych.

Programowanie

Programowanie modułu odbywa się za pomocą narzędzia Ampio Designer. Pozwala ono na modyfikacje parametrów modułu oraz definiowanie jego zachowania w odpowiedzi na sygnały bezpośrednio dostępne dla modułu, jak i ogół informacji pochodzący od wszystkich urządzeń obecnych w ramach magistrali automatyki budynkowej.

W przypadku wykorzystania funkcjonalności sterownika napędów rolet i żaluzji, należy dokonać kalibracji każdego z podłączonych urządzeń. Dokonywane to jest poprzez określenie parametrów czasowych pełnego otwarcia i zamknięcia oraz określenie parametrów czasowych obrotu ewentualnych lamel żaluzji.

Wymiary modułu

Wymiary podane są w milimetrach.

Kliknij, aby powiększyć i otworzyć w nowej zakładce.

Schemat podłączenia

Kliknij, aby powiększyć i otworzyć w nowej zakładce.
