M-IN-TCD3p: Moduł z trzema wejściami dla czujników temperatury NTC

  • Numer dokumentu: PO-171
  • Wersja: 1.1.0
  • Data publikacji: 27 października 2023

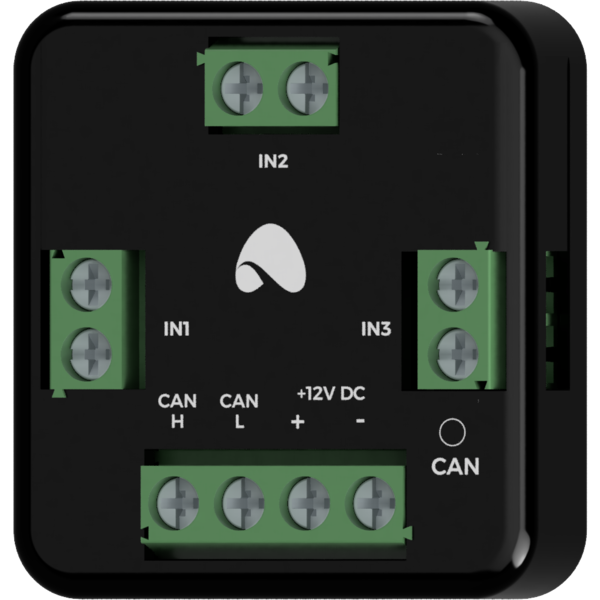

Powyższa wizualizacja ma charakter poglądowy. Wygląd modułu może odbiegać od przedstawionego.

Dane techniczne

Napięcie zasilania
11 — 16V DC
Pobór prądu
20mA
Liczba wejść na czujniki NTC
3

Wymiary

Szerokość
41mm
Wysokość
44mm
Głębokość
16,5mm

Warunki otoczenia

Temperatura
-40 — 50°C
Wilgotność
≤95%RH, niekondensująca

Charakterystyka ogólna

Moduł M-IN-TCD3p jest elementem systemu Ampio. Do zasilania modułu wymagane jest napięcie 11 — 16V DC. Jego sterowanie odbywa się poprzez magistralę CAN.

Moduł posiada trzy wejścia czujników temperatury NTC o rezystancji z przedziału 5-20kΩ w temperaturze 25°C.

Wejścia czujników temperatury NTC

Moduł posiada wejścia pozwalające na pomiar temperatury z wykorzystaniem rezystancyjnych czujników NTC o rezystancji z przedziału 5-20kΩ w temperaturze 25°C.

Czujniki te pozwalają na realizację dokładnych pomiarów temperatury w zakresach spotykanych w kontekście pomiarów temperatury otoczenia lub monitorowania instalacji centralnego ogrzewania. Dostępność na rynku sond NTC o wodoodpornej i wzmocnionej konstrukcji sprawia że często znajdują one zastosowanie przy monitorowaniu parametrów pracy systemów ogrzewania podłogowego.

Przykładowe zastosowanie

  • Pomiar temperatury w pomieszczeniach,
  • pomiar temperatury w instalacjach ogrzewania podłogowego.

Montaż

Wymiary modułu umożliwiają jego montaż w standardowej podtynkowej puszce elektrycznej. W celu uruchomienia modułu należy podłączyć go do magistrali CAN. Magistrala systemu Ampio składa się z czterech przewodów - dwóch zasilających i dwóch zapewniających komunikację między modułami.

Poza złączem magistrali CAN, urządzenie posiada trzy złącza pozwalające na podłączenie rezystancyjnych czujników NTC.

Diody LED stanu urządzenia

Na froncie modułu znajdują się diody sygnalizacyjne. Czerwona LED opisana etykietą CAN sygnalizuje stan komunikacji w ramach magistrali CAN:

  • cykliczne jedno błyśnięcie co 1 sek. – komunikacja magistrali CAN prawidłowa;
  • cykliczne dwa błyśnięcia co 1 sek. – moduł nie odbiera informacji od pozostałych modułów Ampio;
  • cykliczne trzy błyśnięcia co 1 sek. – moduł nie może wysłać informacji w szynę CAN.

Programowanie

Programowanie modułu odbywa się za pomocą narzędzia Ampio Designer. Pozwala ono na modyfikacje parametrów modułu oraz definiowanie jego zachowania w odpowiedzi na sygnały bezpośrednio dostępne dla modułu, jak i ogół informacji pochodzący od wszystkich urządzeń obecnych w ramach magistrali automatyki budynkowej.

Na etapie konfiguracji urządzenia niezbędne jest podanie wartości stałej β podłączanych czujników temperatury. Każdy z czujników może cechować się inną wartością parametru.

Wymiary modułu

Wymiary podane są w milimetrach.

Linią przerywaną oznaczone są obszary w których znajdować mogą się złącza urządzenia lub inne jego elementy.

Kliknij, aby powiększyć i otworzyć w nowej zakładce.

Schemat podłączenia

Kliknij, aby powiększyć i otworzyć w nowej zakładce.
