Montaż blaszki prowadzącej panelu 18-polowego

  • Numer dokumentu: PO-052
  • Wersja: 1.0
  • Data publikacji: 28 kwietnia 2021

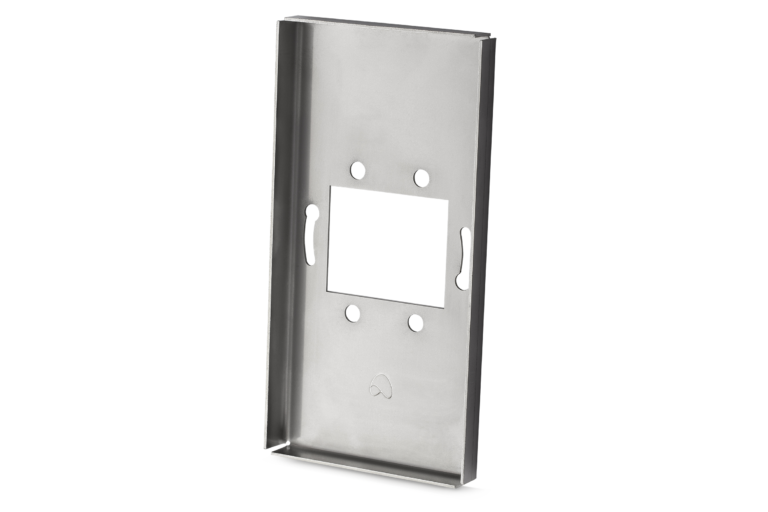

Blaszka prowadząca przeznaczona jest do instalacji panelu dotykowego. Służy do prawidłowego montażu tak, aby szkło włącznika znajdowało się możliwie najbliżej ściany, co gwarantuje estetykę wyglądu i brak szpar między ścianą.

Sprężynki mocujące umożliwiają szybki montaż i demontaż włącznika bez użycia specjalistycznych narzędzi.

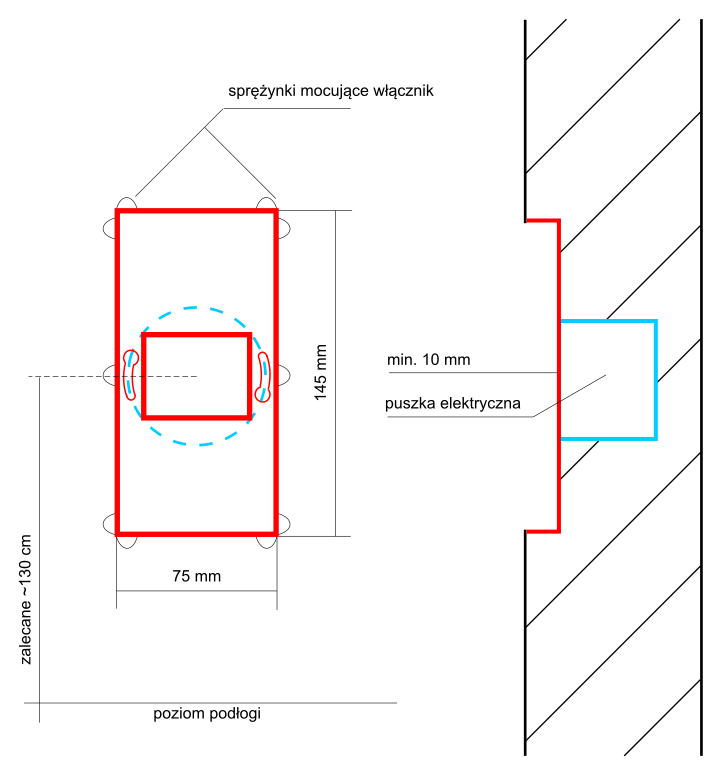

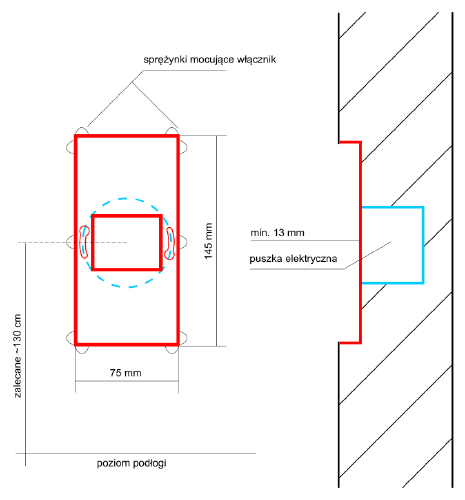

Schemat

Kliknij, aby powiększyć i otworzyć w nowej zakładce.

Kliknij, aby powiększyć i otworzyć w nowej zakładce.

Opis

  1. Puszkę elektryczną (na schemacie kolor niebieski) osadzamy około 7 do 12 mm głębiej tak, aby krawędzie blaszki prowadzącej włącznika nie wystawały nad tynk.

    Tę czynność należy przeprowadzić starannie, co gwarantuje brak szczelin między ścianą a szkłem włącznika.

  2. Blaszkę prowadzącą przykręcamy do puszki elektrycznej dwoma wkrętami po bokach puszki.

  3. Tynkowanie ścian jest zalecane po osadzeniu puszki elektrycznej razem z blaszką

  4. Oczyszczamy wnętrze blaszki z pozostałości tynku, które mogą blokować osadzenie płytki drukowanej włącznika.

  5. Podłączamy okablowanie.

  6. Wciskamy włącznik w blaszkę tak, aby szczelina między ścianą a szkłem była możliwie najmniejsza.

  7. Włącznik jest gotowy do pracy, teraz należy zaprogramować jego działanie za pomocą programu konfiguracyjnego.
