Integracja liczników wspierających protokół Modbus odbywa się za pośrednictwem modułu M-CON-485-s. Aby uruchomić licznik należy podłączyć go do zasilania i modułu M-CON-485-s zgodnie z instrukcją producenta.
Licznik LE-03MW CT dostarcza informacje o między innymi:

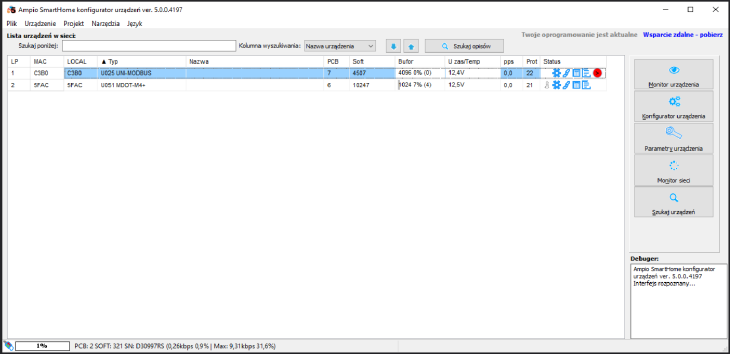

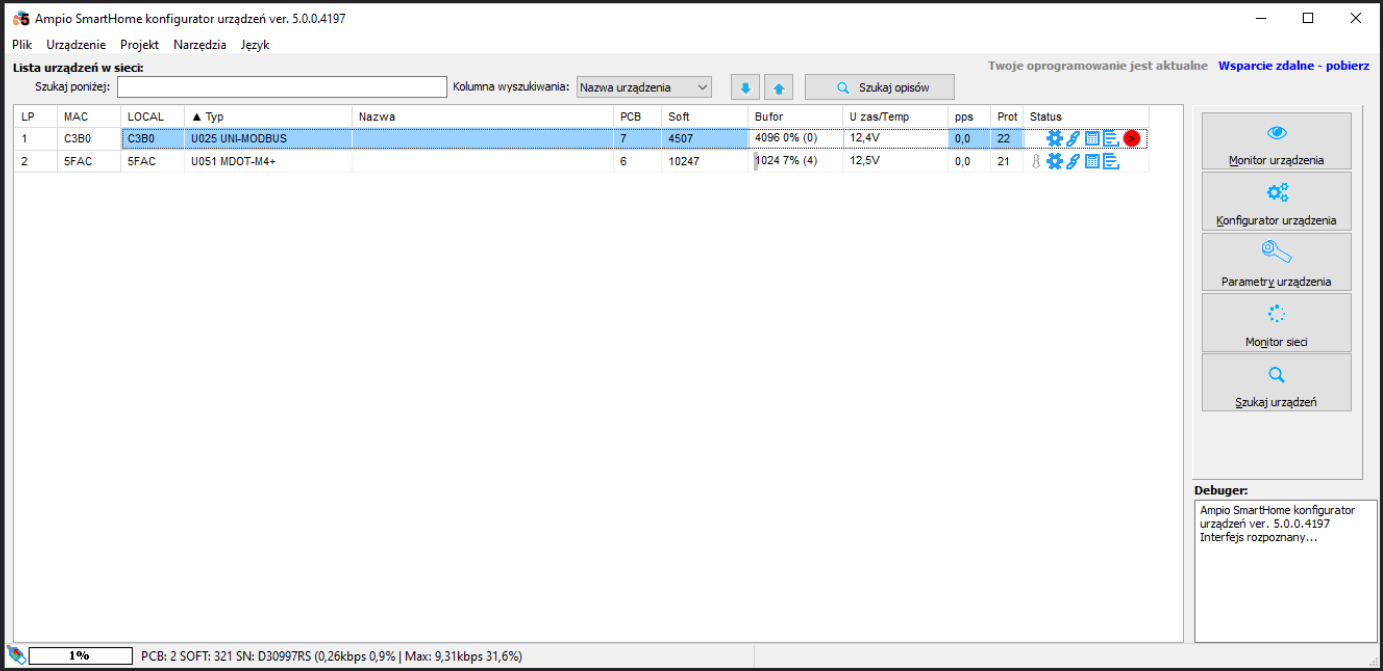

Uruchamiamy Ampio Smart Home konfigurator
Kliknij, aby powiększyć i otworzyć w nowej zakładce.

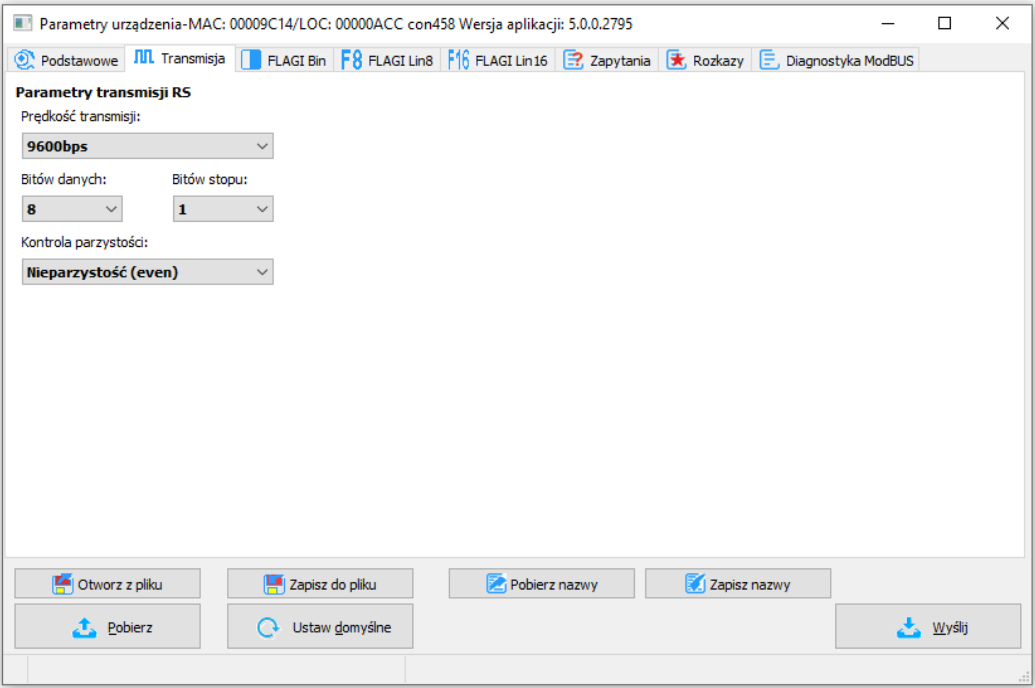

Pierwszym krokiem jest ustawienie parametrów transmisji zgodnie z dokumentacją i wysłanie ich do urządzenia. Na liście urządzeń wybieramy M-CON-485, oprogramowanie aktualizujemy zgodnie z tabelą z poradnika Moduł integracyjny RS-485, wchodzimy w Parametry urządzenia zakładka Transmisja.
Kliknij, aby powiększyć i otworzyć w nowej zakładce.

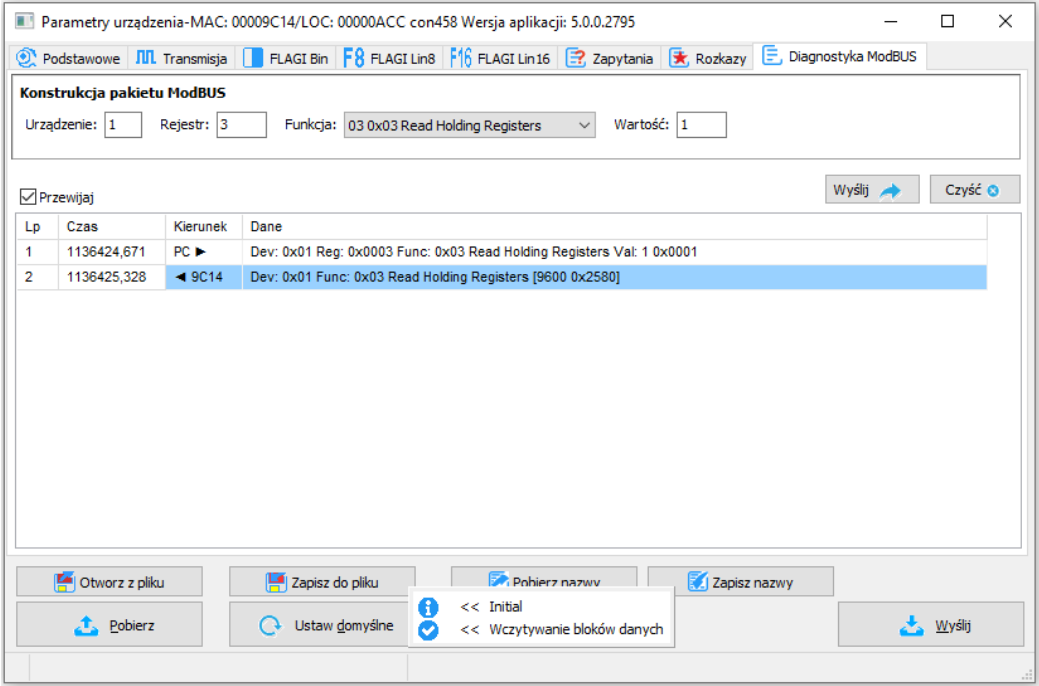

Aby upewnić się, że informacje są poprawnie odczytywane z licznika, należy przejść do zakładki Diagnostyka ModBUS, wysłać zapytanie do jednego z rejestrów i odczytać odpowiedź. Poniżej widzimy test z zapytaniem o prędkość transmisji z odpowiedzią 9600.
Kliknij, aby powiększyć i otworzyć w nowej zakładce.

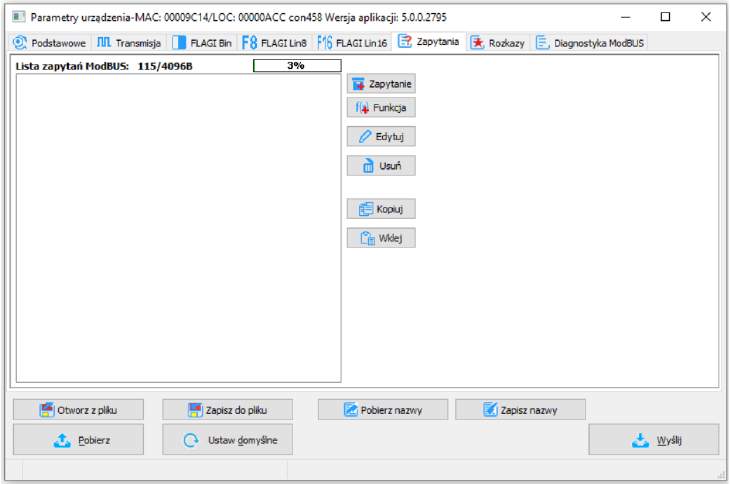

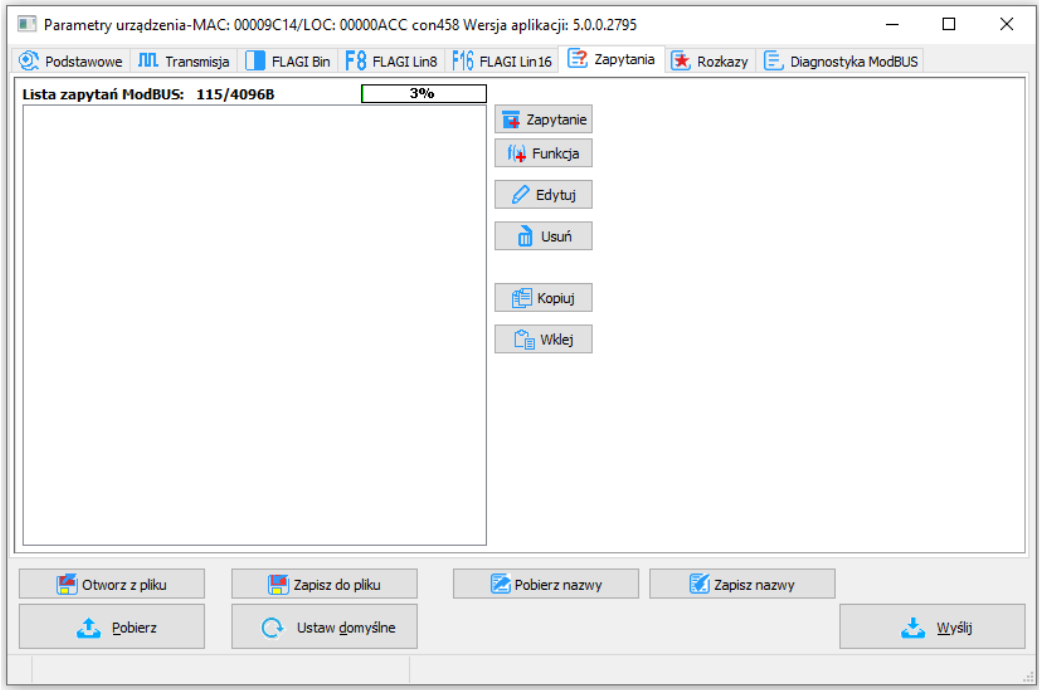

Jeżeli parametry nie są prawidłowe, lub urządzenie nie działa prawidłowo, otrzymamy odpowiedni komunikat. Po poprawnym skonfigurowaniu ustawień przechodzimy do zakładki Zapytania.
Kliknij, aby powiększyć i otworzyć w nowej zakładce.

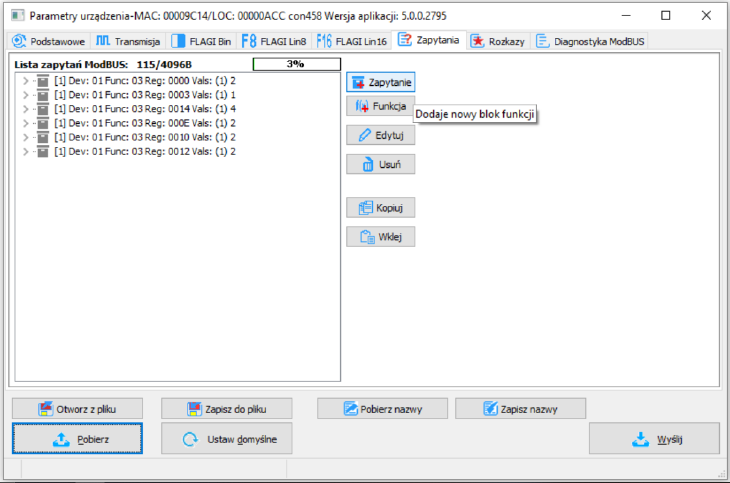

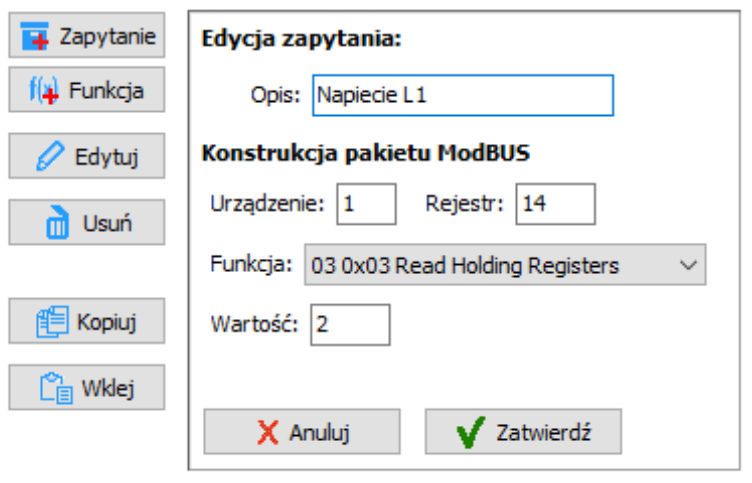

Dodajemy nowe zapytanie, wybieramy rejestr który nas interesuje, numer funkcji oraz wartość (pole Wartość oznacza o ile rejestrów pytamy).
Kliknij, aby powiększyć i otworzyć w nowej zakładce.

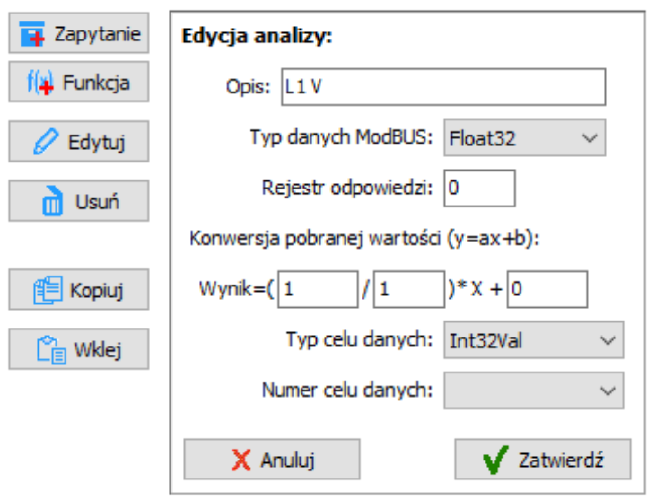

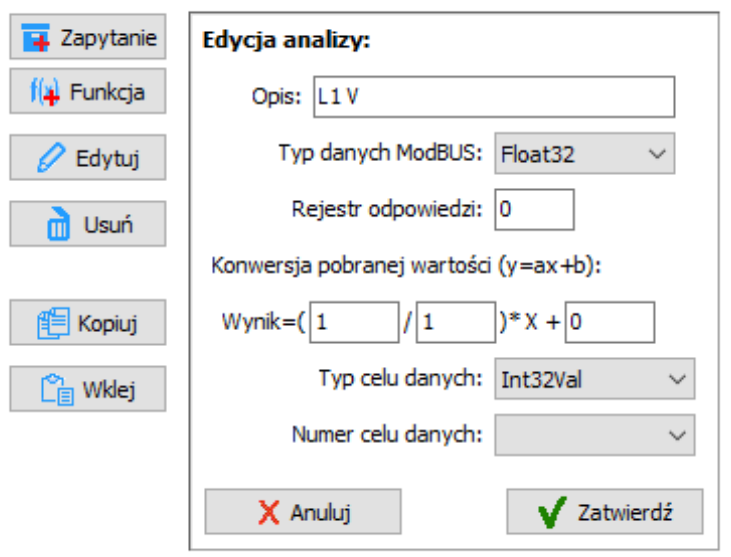

Do zapytania dodajemy Funkcję. Następnie informacje z MODBUS tłumaczymy na informacje w Ampio. W tym przykładzie wartość Float32 MODBUS przedstawimy w Ampio jako typ Int32.
Kliknij, aby powiększyć i otworzyć w nowej zakładce.
Po utworzeniu wszystkich zapytań i analiz koniecznie wysyłamy Parametry do urządzenia.
Kliknij, aby powiększyć i otworzyć w nowej zakładce.

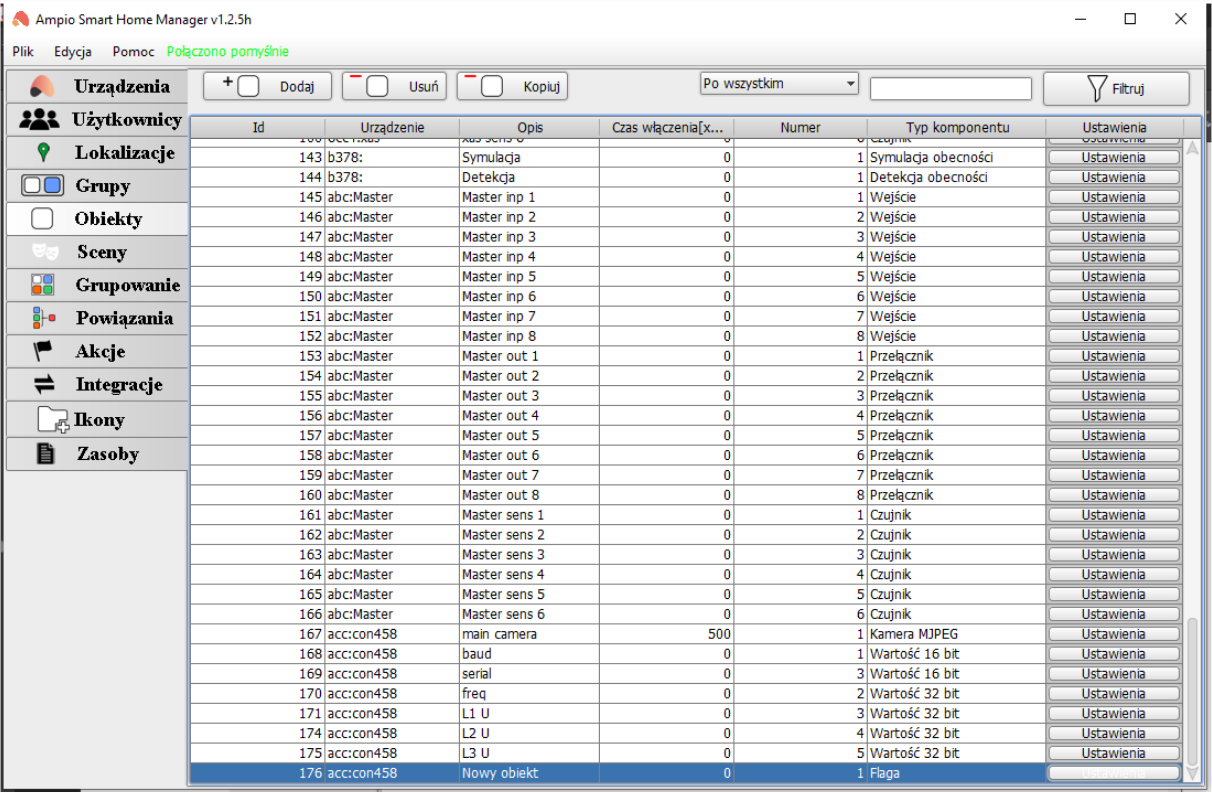

Następnie, aby wyświetlić dane w aplikacji mobilnej, tworzymy nowy obiekt w Ampio Smart Home Manager i konfigurujemy go.
Kliknij, aby powiększyć i otworzyć w nowej zakładce.

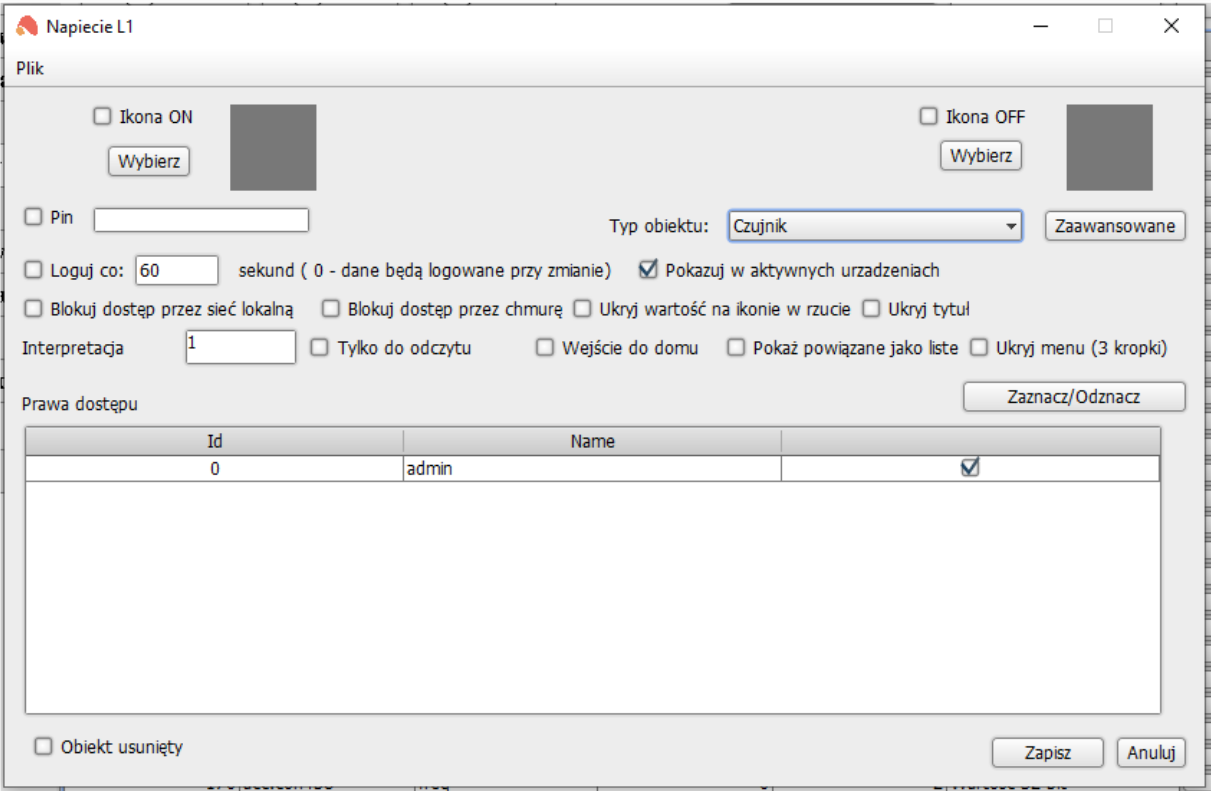

Nadajemy nazwę obiektu i wchodzimy w Ustawienia, wybieramy Czujnik:
Kliknij, aby powiększyć i otworzyć w nowej zakładce.

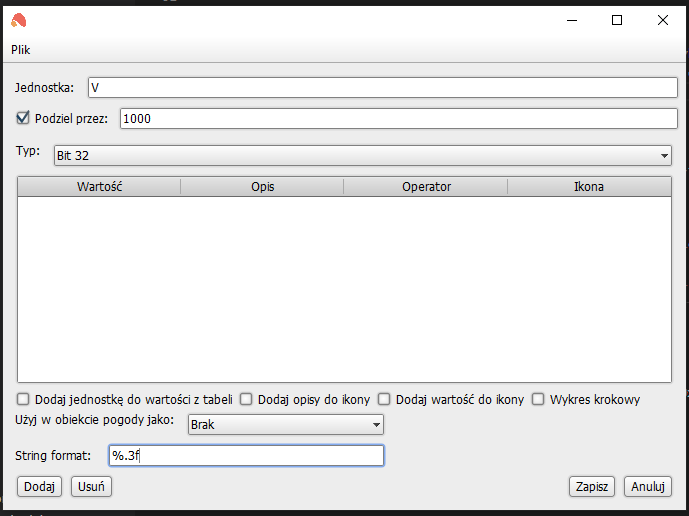

Następnie wchodzimy w Zaawansowane, dopisujemy jednostkę i wybieramy typ danych zatwierdzony wcześniej w konfiguratorze. Jeżeli chcemy uzyskać dokładność wyświetlania, dopisujemy String format oraz zaznaczamy opcję Podziel przez.
Kliknij, aby powiększyć i otworzyć w nowej zakładce.

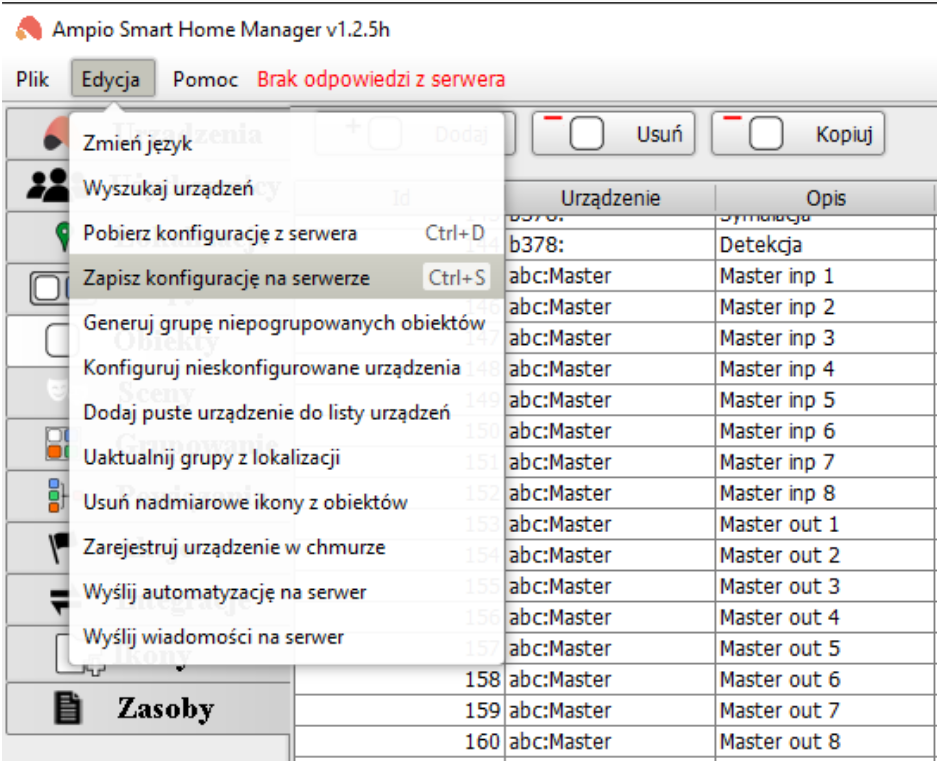

Wszystko zapisujemy i na koniec wysyłamy na serwer (skrót Ctrl+s).
Kliknij, aby powiększyć i otworzyć w nowej zakładce.

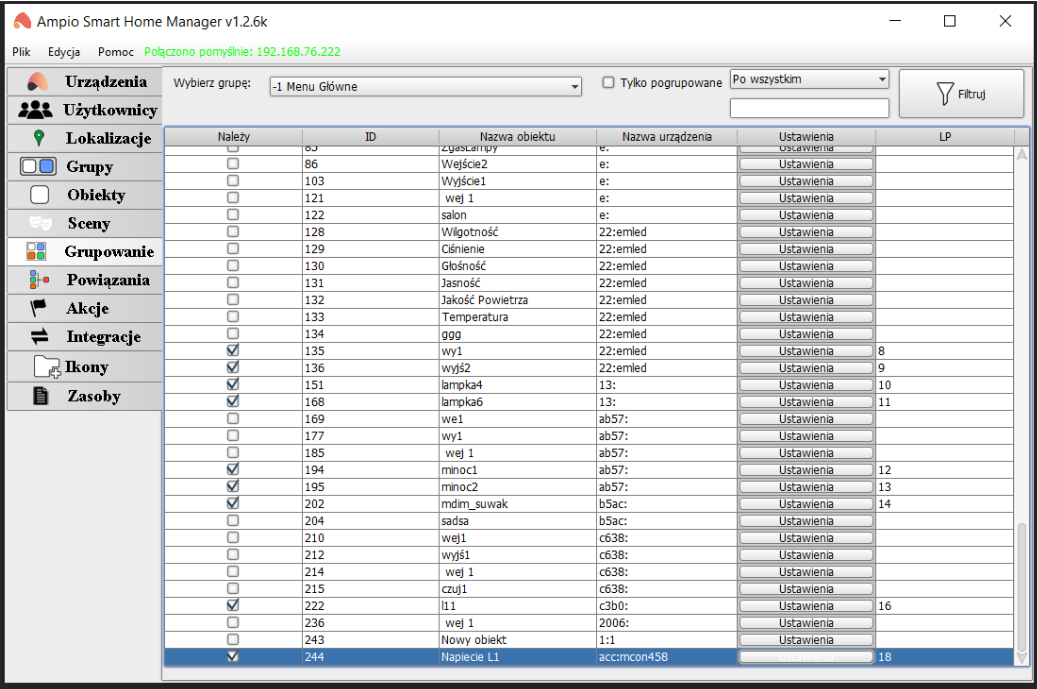

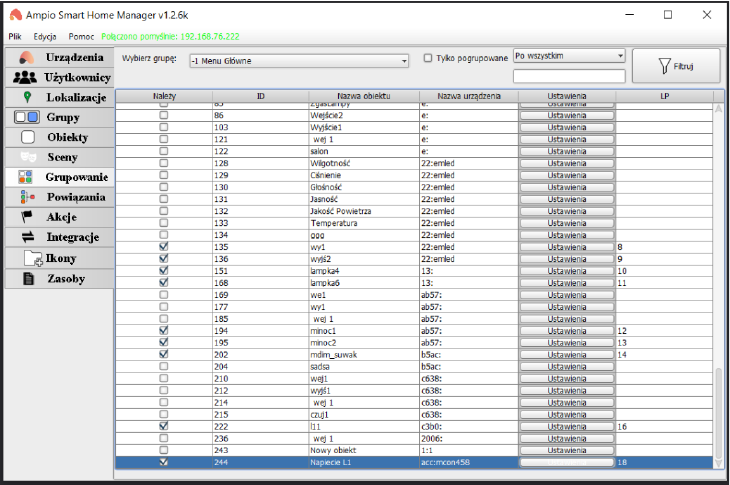

Obiekty należy jeszcze przypisać do grup w których chcemy wyświetlić dane aplikacji Ampio UNI.
Od tego momentu nasze dane z licznika będą widoczne w aplikacji mobilnej Ampio UNI.
Kliknij, aby powiększyć i otworzyć w nowej zakładce.

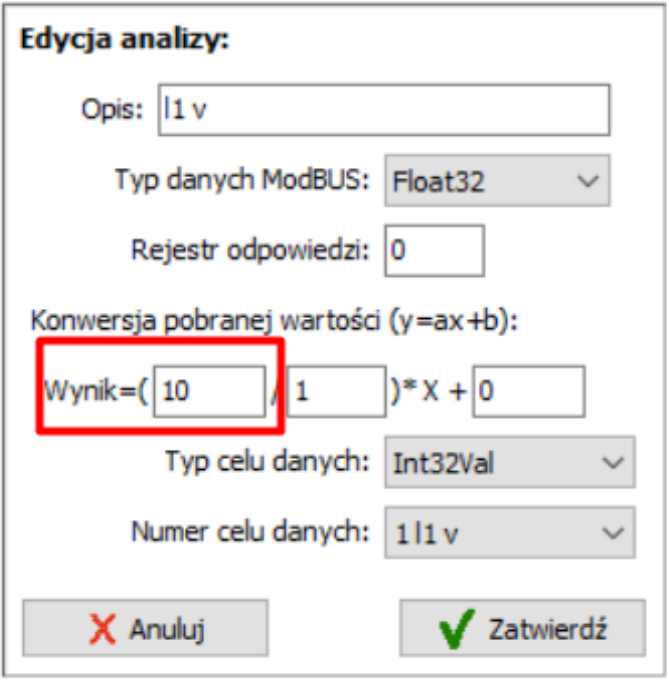

Aby wyświetlić pozycje po przecinku dla wartości zmiennoprzecinkowych (FLOAT) należy w konfiguratorze pomnożyć wartość, a w Ampio Smart Home Manager podzielić. Na przykład, dla jednego miejsca po przecinku mnożymy razy 10 w konfiguratorze:
Kliknij, aby powiększyć i otworzyć w nowej zakładce.

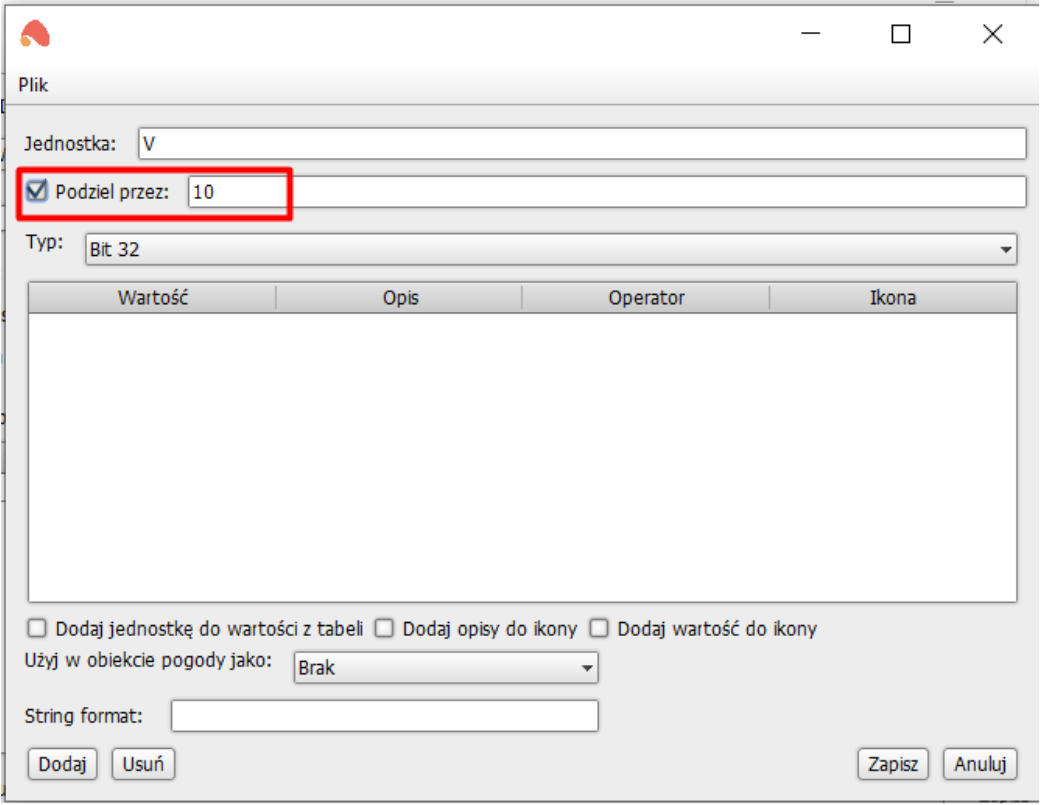

a w parametrach zaawansowanych Ampio Smart Home Manager dzielimy przez 10:
