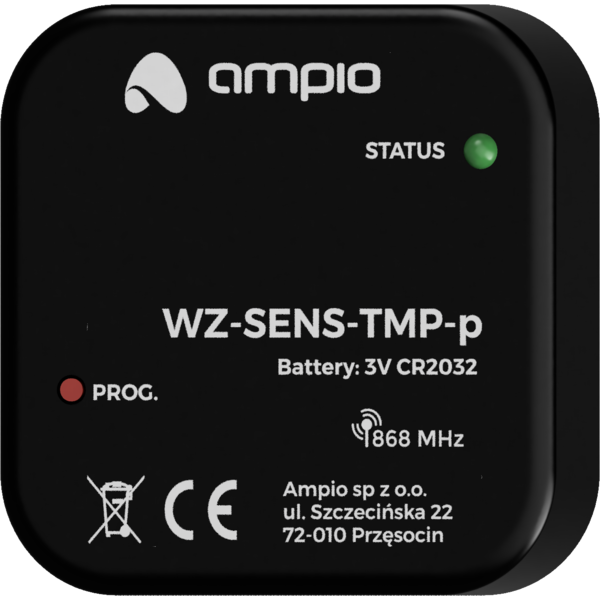

Powyższa wizualizacja ma charakter poglądowy. Wygląd modułu może odbiegać od przedstawionego.
Moduł WZ-SENS-TMP-p to czujnik pomiaru temperatury z rodziny bezprzewodowych modułów WZ. Moduł zasilany jest jedną baterią CR2032 i charakteryzuje się dużym zasięgiem transmisji (do 300 m w terenie otwartym). Mierzona wartość temperatury wysyłana jest do modułu stacji bazowej, a z niego trafia do magistrali CAN.
Czujnik wyróżnia się wysoką rozdzielczością pomiaru (0,1° C). Czujnik wykonuje pomiar co ustalony czas TP (15 minut). Jeżeli aktualny wynik pomiaru (T”) różni się od wartości poprzedniej (T’) o ustaloną wartość histerezy (hP = 0,3° C) to wynik pomiaru jest wysyłany do kontrolera. W przeciwnym razie transmisja nie jest realizowana. Jeżeli zmiany temperatury przez kolejnych 10 pomiarów są mniejsze od wartości histerezy to temperatura jest wysyłana do kontrolera dopiero po czasie obligatoryjnym (Tob = 150 min).
Naciśnięcie przycisku PROG. na obudowie czujnika realizuje natychmiastowe wysłanie wartości temperatury do kontrolera.
Programowanie modułu odbywa się za pomocą narzędzia Ampio Designer. Pozwala ono na modyfikacje parametrów modułu oraz definiowanie jego zachowania w odpowiedzi na sygnały bezpośrednio dostępne dla modułu. Udostępnia również ogół informacji pochodzący od wszystkich urządzeń obecnych w ramach magistrali automatyki budynkowej.
Przed rozpoczęciem działań konfiguracyjnych, niezbędne jest sparowanie urządzenia z modułem pełniącym rolę stacji bazowej Ampio WZ w przewodowej części instalacji automatyki budynkowej. Aby tego dokonać, należy korzystając z oprogramowania Ampio Designer, wprowadzić moduł stacji bazowej w tryb wyszukiwania modułów z grupy WZ. W czasie, gdy tryb wyszukiwania jest aktywny, należy na uruchomionym module radiowym wcisnąć przycisk parowania. W przypadku powodzenia operacji, odnalezione urządzenie pojawi się na liście sparowanych modułów bezprzewodowych w programie Ampio Designer.
Nie zalecamy stosowania więcej niż 8 bezprzewodowych modułów Ampio WZ na jeden moduł stacji bazowej. Zainstalowanie większej ilości modułów może skutkować nadmiernym obciążeniem sieci bezprzewodowej i niewłaściwym funkcjonowaniem systemu.
Programowanie reguł, w przypadku których moduł WZ-SENS-TMP-p ma być urządzeniem wykonawczym, definiowane jest w ramach konfiguracji modułu stacji bazowej. W celu utworzenia reguł, których wyzwolenie ma być uzależnione od stanu modułu WZ-SENS-TMP-p, niezbędne jest dodanie go do listy urządzeń jako urządzenie wirtualne.
Wymiary podane są w milimetrach.
