WL-REL-ROL1p: Bezprzewodowy moduł roletowy RF ROL-2p

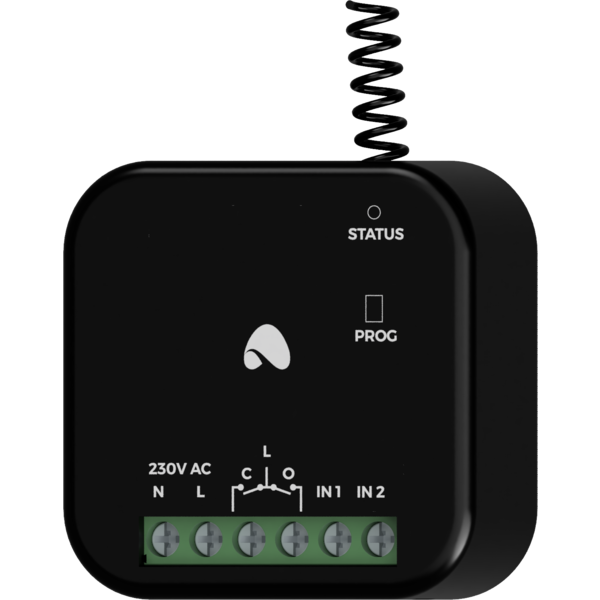

Powyższa wizualizacja ma charakter poglądowy. Wygląd modułu może odbiegać od przedstawionego.

Dane techniczne

Napięcie zasilania
110 — 250V AC
Spoczynkowy pobór mocy
0,8W
Liczba sterowanych rolet
1
Maksymalny prąd AC pojedynczego wyjścia przekaźnikowego (φ≈0)
10A
Maksymalny sumaryczny prąd wszystkich wyjść przekaźnikowych
16A

Dane techniczne c.d.

Zasięg w pomieszczeniach
do 300m
Zasięg w przestrzeni otwartej
do 1km
Liczba wejść AC
2
Napięcie wejść AC
110 — 250V AC

Wymiary

Szerokość
48mm
Wysokość
48mm
Głębokość
22,5mm

Warunki otoczenia

Temperatura
-40 — 50°C
Wilgotność
≤95%RH, niekondensująca

Charakterystyka ogólna

Moduł WL-REL-ROL1p jest elementem systemu Ampio. Do zasilania modułu wymagane jest napięcie 110 — 250V AC. Jego sterowanie odbywa się poprzez interfejs bezprzewodowy Ampio LoRa.

Moduł posiada dwa wejścia AC i dwa wyjścia przekaźnikowe pracujące w trybie sterownika napędów rolet i żaluzji.

Wyjścia modułu WL-REL-ROL1p mogą być obsługiwane wyłącznie w trybie sterownika napędów rolet i żaluzji. Nie jest możliwe przełączenie ich do trybu sterowania niezależnego.

Wyjścia sterownika napędów rolet i żaluzji

Moduł posiada wyjścia przekaźnikowe pozwalające na załączanie obciążeń o charakterze rezystancyjnym i indukcyjnym. Przekaźniki modułu są normalnie otwarte. Poniższa tabela prezentuje dopuszczalne parametry pracy przekaźników w zależności od charakteru obciążenia.

Charakter obciążenia Maksymalny prąd długotrwale dopuszczalny
AC1: Rezystancyjne lub umiarkowanie indukcyjne obciążenia AC 10A
AC15: Obciążenia indukcyjne AC 1,5A

Jeden ze styków każdego z przekaźników połączony jest z fazą zasilania modułu.

Wyjścia przekaźnikowe urządzenia pracują jako pojedyncze wyjście przeznaczone do sterowania pojedynczym podłączonym urządzeniem, napędzanym silnikiem elektrycznym, o zmiennym kierunku ruchu i ograniczonym jego zakresie. W szczególności mogą to być napędy rolet i żaluzji. Tryb ten może być również wykorzystany w przypadku innych urządzeń o wskazanym charakterze, takich jak, np. bramy.

Sterownik napędów rolet i żaluzji przeznaczony jest do obsługi urządzeń z wbudowanymi ograniczeniami, odłączającymi zasilanie napędu w momencie osiągnięcia krańców zakresu ruchu.

Sterowanie parą przekaźników działających w trybie sterownika napędu rolet i żaluzji odbywa się poprzez polecenia zamykania i otwierania, lub poprzez zadanie stopnia otwarcia. W przypadku żaluzji możliwe jest również zadanie położenia lamel.

W czasie działania, moduł dokonuje estymacji stanu sterowanego urządzenia, tj. stopnia otwarcia i położenia ewentualnych lamel. Informacja ta dostępna jest w ramach magistrali automatyki budynkowej i jest wykorzystywana wewnętrznie w celu sterowania z zadanym stopniem otwarcia lub kątem odchylenia lamel.

Pojedyncza para przekaźników działających w trybie sterownika napędów rolet i żaluzji może być podłączona wyłącznie do pojedynczego napędu. Inne podłączenie może skutkować nieprawidłowym działaniem urządzenia oraz trwałym uszkodzeniem zarówno modułu, jak i napędu.

Przykładowe zastosowanie

  • Sterowanie roletami i żaluzjami;
  • podłączanie klasycznych włączników oświetlenia lub innych urządzeń z bezpotencjałowymi wyjściami stykowymi;
  • integracja z urządzeniami o bezpotencjałowych wyjściach przekaźnikowych;
  • detekcja obecności fazy;
  • integracja z urządzeniami o potencjałowych wyjściach AC.

Montaż

Wymiary modułu umożliwiają jego montaż w standardowej podtynkowej puszce elektrycznej. W celu uruchomienia, należy podłączyć go do zasilania i sparować z modułem pełniącym rolę stacji bazowej Ampio LoRa w ramach przewodowej części instalacji automatyki budynkowej.

Moduł posiada złącze z terminalami śrubowymi. Pozwala ono na podłączenie linii zasilających urządzenia, linii sygnałowych do wejść AC oraz obciążeń wyjść przekaźnikowych.

Jeden ze styków każdego z przekaźników połączony jest z fazą zasilania modułu.

Diody LED stanu urządzenia

Na froncie modułu znajduje się dioda sygnalizacyjna. Zielona dioda LED opisana etykietą STATUS sygnalizuje stan komunikacji w ramach łączności bezprzewodowej Ampio LoRa.

Programowanie

Programowanie modułu odbywa się za pomocą narzędzia Ampio Designer. Pozwala ono na modyfikacje parametrów modułu oraz definiowanie jego zachowania w odpowiedzi na sygnały bezpośrednio dostępne dla modułu. Udostępnia również ogół informacji pochodzący od wszystkich urządzeń obecnych w ramach magistrali automatyki budynkowej.

Przed rozpoczęciem działań konfiguracyjnych, niezbędne jest sparowanie urządzenia z modułem pełniącym rolę stacji bazowej Ampio LoRa w przewodowej części instalacji automatyki budynkowej. Aby tego dokonać, należy korzystając z oprogramowania Ampio Designer, wprowadzić moduł stacji bazowej w tryb wyszukiwania modułów z grupy WL. W czasie, gdy tryb wyszukiwania jest aktywny, należy na uruchomionym module radiowym wcisnąć trzykrotnie przycisk parowania. W przypadku powodzenia operacji, odnalezione urządzenie pojawi się na liście sparowanych modułów bezprzewodowych w programie Ampio Designer.

Nie zalecamy stosowania więcej niż 8 bezprzewodowych modułów Ampio LoRa na jeden moduł stacji bazowej. Zainstalowanie większej ilości modułów może skutkować nadmiernym obciążeniem sieci bezprzewodowej i niewłaściwym funkcjonowaniem systemu.

Programowanie reguł, w przypadku których moduł WL-REL-ROL1p ma być urządzeniem wykonawczym, definiowane jest w ramach konfiguracji modułu stacji bazowej. W celu utworzenia reguł, których wyzwolenie ma być uzależnione od stanu modułu WL-REL-ROL1p, niezbędne jest dodanie go do listy urządzeń jako urządzenie wirtualne.

W przypadku wykorzystania funkcjonalności sterownika napędów rolet i żaluzji, należy dokonać kalibracji każdego z podłączonych urządzeń. Dokonywane to jest poprzez określenie parametrów czasowych pełnego otwarcia i zamknięcia oraz określenie parametrów czasowych obrotu ewentualnych lamel żaluzji.

Rozgłaszanie stanu wejść

Domyślnie, stan wejść urządzenia WL-REL-ROL1p nie jest rozgłaszany w ramach przewodowej części instalacji magistrali automatyki budynkowej. Zachowanie to może być zmodyfikowane z wykorzystaniem oprogramowania Ampio Designer, w ramach konfiguracji parametrów urządzenia dostępnej w ustawieniach modułu stanowiącej stację bazową Ampio LoRa.

Rozgłaszanie stanu wyjść

Podobnie, jak w przypadku innych modułów wspierających funkcjonalność sterownika napędów rolet i żaluzji, w ramach magistrali automatyki budynkowej rozgłaszana jest informacja o rozpoczęciu i zakończeniu ruchu sterowanego urządzenia. W przypadku modułu WL-REL-ROL1p nie jest jednak rozgłaszana informacja o jego bieżącym postępie.

Reguły wewnętrzne

Reguły wewnętrzne modułu, tj. takie, których wyzwolenie zależne jest od stanu jego wejść, natomiast ich skutek dotyczy jego wyjść, definiowane są w ramach parametrów modułu. Modyfikacja parametrów urządzenia WL-REL-ROL1p możliwa jest z poziomu ustawień stacji bazowej Ampio LoRa, pod którą urządzenie podlega.

Domyślnie, każdy moduł WL-REL-ROL1p implementuje następujące reguły wewnętrzne:

  • wzbudzenie wejścia 1 rozpoczyna zamykanie sterowanego urządzenia,
  • wzbudzenie wejścia 2 rozpoczyna otwieranie sterowanego urządzenia.

Reguły te mogą być usunięte lub zmodyfikowane na etapie konfiguracji urządzenia.

Wymiary modułu

Wymiary podane są w milimetrach.

Kliknij, aby powiększyć i otworzyć w nowej zakładce.

Schemat podłączenia

Kliknij, aby powiększyć i otworzyć w nowej zakładce.
