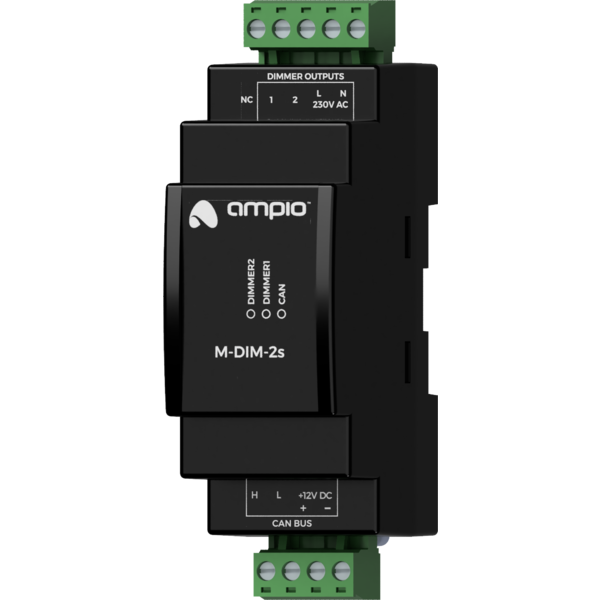

Powyższa wizualizacja ma charakter poglądowy. Wygląd modułu może odbiegać od przedstawionego.
Moduł M-DIM-2s jest elementem systemu Ampio. Do zasilania modułu wymagane jest napięcie 11 — 16V DC. Jego sterowanie odbywa się poprzez magistralę CAN.
Moduł posiada dwa wyjścia ściemnialne. W wersji standardowej modułu maksymalna moc odbiornika podłączonego do pojedynczego wyjścia to 150W. Moduł występuje również w wersji rozszerzonej pozwalającej na obciążenie pojedynczego wyjścia odbiornikiem o mocy 300W.
Z wykorzystaniem modułu możliwe jest kontrolowanie natężenia światła źródeł żarowych, halogenowych, ściemnialnych żarówek LED i ściemnialnych świetlówek CFL. Możliwe jest sterowanie źródłami światła zasilanymi przez transformator.
Źródła światła zasilane przez transformator
W przypadku sterowania źródłami światła zasilanymi poprzez transformator należy skonfigurować urządzenie, aby odłączało zasilanie przy wykryciu zbocza opadającego.
Maksymalna moc odbiornika podłączonego do wyjścia ściemnialnego to 150W. Napięcie wejściowe z zakresu od 48V AC do 250V AC może być płynnie regulowane.
Wyjścia ściemnialne posiadają zabezpieczenia przeciwzwarciowe, przeciążeniowe i termiczne. Moduł umożliwia pomiar mocy.
Moduł M-DIM-2s występuje również w wersji rozszerzonej, której wyjścia pozwalają na obciążenie odbiornikami o mocy 300W. Wersja rozszerzona dostępna jest na specjalne zamówienie.
Moduł przeznaczony jest do montażu na szynie DIN 35mm. Szerokość modułu to 35mm, 2 pola/moduły w rozdzielnicy. W celu uruchomienia modułu należy podłączyć go do magistrali CAN. Magistrala systemu Ampio składa się z czterech przewodów - dwóch zasilających i dwóch zapewniających komunikację między modułami.
Poza złączem magistrali CAN, urządzenie posiada złączę napięcia sieciowego i wyjść ściemnialnych.
Na froncie modułu znajdują się diody sygnalizacyjne. Zielona LED opisana etykietą CAN sygnalizuje stan komunikacji w ramach magistrali CAN:
Poza diodą sygnalizującą stan magistrali komunikacyjnej, na froncie urządzenia znajdują się dwie diody opisane etykietami DIMMER 1 i DIMMER 2. Sygnalizują one stan odpowiednich wyjść ściemnialnych.
Programowanie modułu odbywa się za pomocą narzędzia Ampio Designer. Pozwala ono na modyfikacje parametrów modułu oraz definiowanie jego zachowania w odpowiedzi na sygnały bezpośrednio dostępne dla modułu, jak i ogół informacji pochodzący od wszystkich urządzeń obecnych w ramach magistrali automatyki budynkowej.
Wymiary podane są w milimetrach.
