M-DIM-1s: Moduł ściemniacza z jednym wyjściem Wycofany

  • Numer dokumentu: PO-011
  • Wersja: 1.0.0
  • Data publikacji: 23 lutego 2022

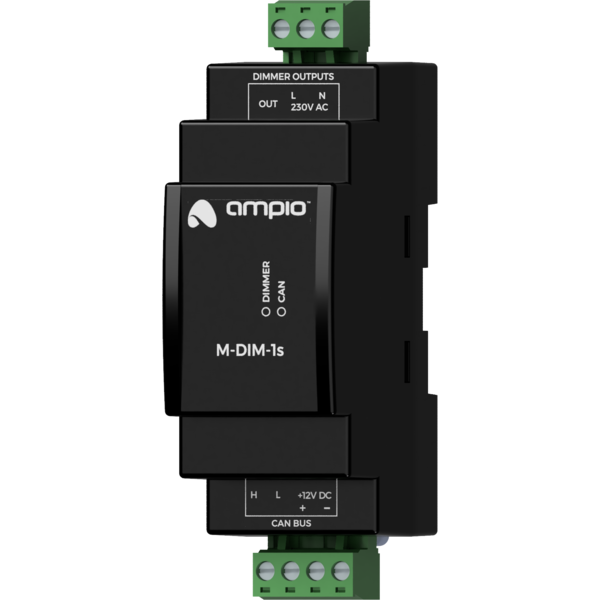

Powyższa wizualizacja ma charakter poglądowy. Wygląd modułu może odbiegać od przedstawionego.

Dane techniczne

Napięcie zasilania
11 — 16V DC
Pobór prądu
45mA
Sterowane wyjścia
1

Dane techniczne c.d.

Maksymalne obciążenie pojedynczego wyjścia
300W
Minimalne napięcie ściemniacza
48V AC
Maksymalne napięcie ściemniacza
250V AC

Wymiary

Szerokość
35mm, 2 pola/moduły w rozdzielnicy
Wysokość (z wtyczkami)
110mm
Głębokość
65,5mm

Warunki otoczenia

Temperatura
-40 — 50°C
Wilgotność
≤95%RH, niekondensująca

Charakterystyka ogólna

Moduł M-DIM-1s jest elementem systemu Ampio. Do zasilania modułu wymagane jest napięcie 11 — 16V DC. Jego sterowanie odbywa się poprzez magistralę CAN.

Moduł posiada jedno wyjście ściemnialne.

Wyjścia ściemnialne

Z wykorzystaniem modułu możliwe jest kontrolowanie natężenia światła źródeł żarowych, halogenowych, ściemnialnych żarówek LED i ściemnialnych świetlówek CFL. Możliwe jest sterowanie źródłami światła zasilanymi przez transformator.

Maksymalna moc odbiornika podłączonego do wyjścia ściemnialnego to 300W. Napięcie wejściowe z zakresu od 48V AC do 250V AC może być płynnie regulowane.

Przykładowe zastosowanie

  • Załączanie oświetlenia;
  • płynna regulacja oświetlenia;
  • płynna regulacja mocy urządzeń prądu przemiennego o charakterze rezystancyjnym i maksymalnej mocy nie przekraczającej 300W.

Montaż

Moduł przeznaczony jest do montażu na szynie DIN 35mm. Szerokość modułu to 35mm, 2 pola/moduły w rozdzielnicy. W celu uruchomienia modułu należy podłączyć go do magistrali CAN. Magistrala systemu Ampio składa się z czterech przewodów - dwóch zasilających i dwóch zapewniających komunikację między modułami.

Poza złączem magistrali CAN urządzenie posiada złączę napięcia sieciowego i wyjścia ściemnialnego.

Diody LED stanu urządzenia

Na froncie modułu znajdują się diody sygnalizacyjne. Zielona LED opisana etykietą CAN sygnalizuje stan komunikacji w ramach magistrali CAN:

  • cykliczne jedno błyśnięcie co 1 sek. – komunikacja magistrali CAN prawidłowa;
  • cykliczne dwa błyśnięcia co 1 sek. – moduł nie odbiera informacji od pozostałych modułów Ampio;
  • cykliczne trzy błyśnięcia co 1 sek. – moduł nie może wysłać informacji w szynę CAN.

Poza diodą sygnalizującą stan magistrali komunikacyjnej, na froncie urządzenia znajduje się jeszcze dioda opisana etykietą DIMMER. Sygnalizuje ona stan wyjścia ściemnialnego.

Programowanie

Programowanie modułu odbywa się za pomocą narzędzia Ampio Designer. Pozwala ono na modyfikacje parametrów modułu oraz definiowanie jego zachowania w odpowiedzi na sygnały bezpośrednio dostępne dla modułu, jak i ogół informacji pochodzący od wszystkich urządzeń obecnych w ramach magistrali automatyki budynkowej.

Wymiary modułu

Wymiary podane są w milimetrach.

Kliknij, aby powiększyć i otworzyć w nowej zakładce.

Schemat podłączenia

Kliknij, aby powiększyć i otworzyć w nowej zakładce.
