Poniższy poradnik przedstawia, w jaki sposób możemy sterować roletami reagującymi na sygnały impulsowe.
Jest to możliwe na modułach M-REL pozwalających na wybieranie asocjacji wyjść (np.M-REL-10s). Aby tego dokonać należy wyjścia modułu w asocjacjach ustawić jako przekaźnikowe, a nie roletowe. Następnie od wirtualnego obiektu roletowego stworzyć warunki sterujące naszymi wyjściami przekaźnikowymi. Rodzaj warunków jest zależny od specyfikacji danej rolety. Poniżej przedstawiono przykład dla rolety, która reaguje na impulsy w następujący sposób::
wejście up
pierwszy impuls - jedź góra
drugi impuls - STOP
wejście down
pierwszy impuls - jedź dół
drugi impuls - STOP
Roleta zostanie podłączona do wyjść 1 i 2 ustawionych w asocjacjach jako MREL1 i MREL2, a sterować będziemy wirtualnym napędem nr 5. Następnie:
Wchodzimy w konfigurację urządzenia M-REL-10s
Dodajemy warunek od tego samego urządzenia

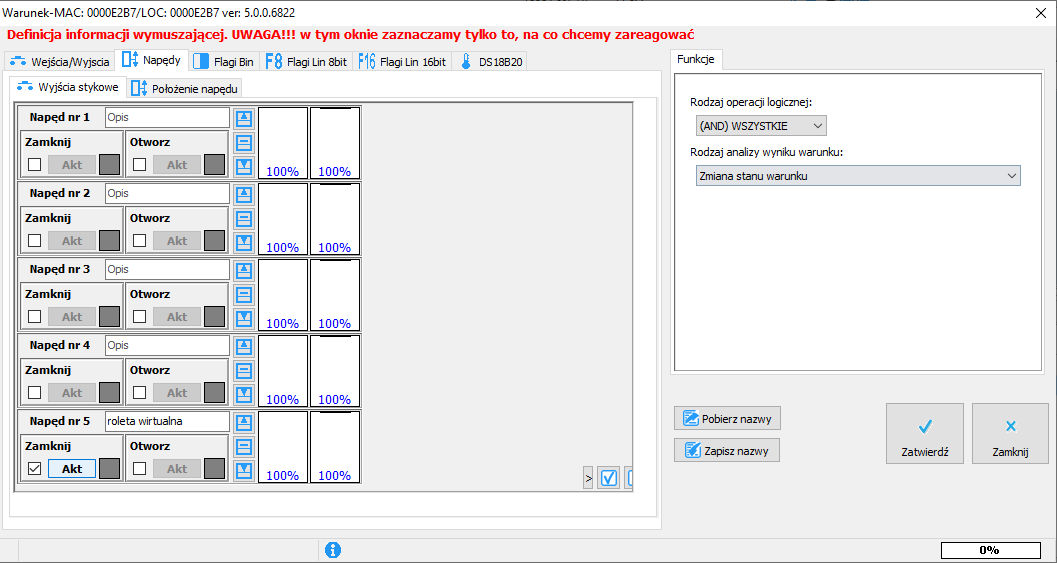

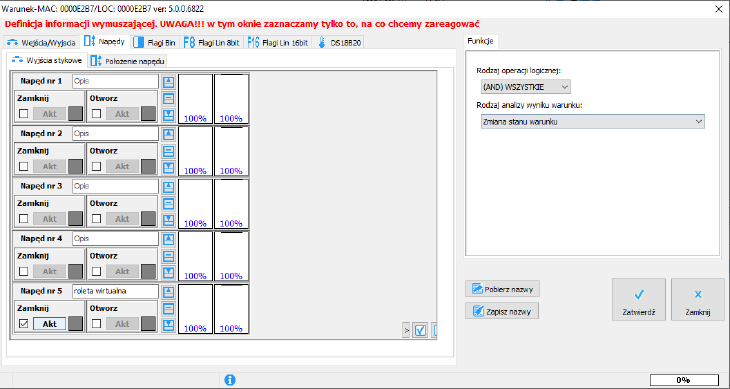

Wybieramy zamknięcie napędu, który nie jest używany fizycznie z analizą wyniku warunku jako: Zmiana stanu warunku
Kliknij, aby powiększyć i otworzyć w nowej zakładce.

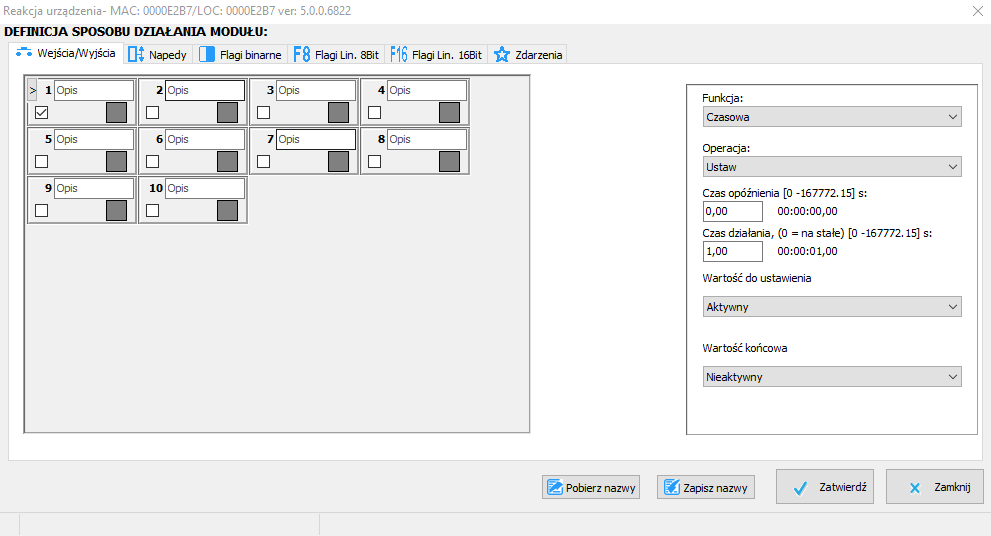

Czas impulsu nie może być dłuższy niż czas zwłoki zmiany kierunku ustawiony w parametrach. Może doprowadzić to do uszkodzenia rolety
Kliknij, aby powiększyć i otworzyć w nowej zakładce.
Zatwierdzamy i analogicznie tworzymy drugi warunek od Otwierania dla wyjścia drugiego
Wysyłamy do urządzenia
GOTOWE
