M-REL-C10s: Moduł z dziesięcioma wyjściami przekaźnikowymi

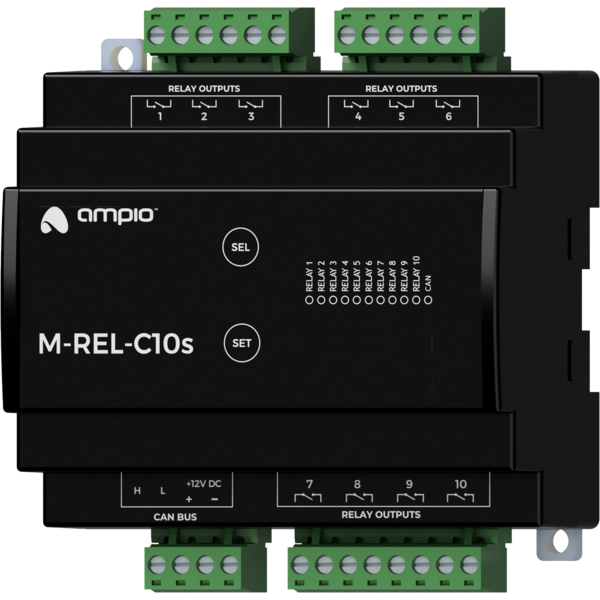

Powyższa wizualizacja ma charakter poglądowy. Wygląd modułu może odbiegać od przedstawionego.

Dane techniczne

Napięcie zasilania
11 — 16V DC
Pobór prądu spoczynkowy
20mA
Pobór prądu maksymalny
400mA
Liczba wyjść przekaźnikowych
10

Dane techniczne c.d.

Maksymalny prąd AC pojedynczego wyjścia przekaźnikowego (φ≈0)
16A
Maksymalny sumaryczny prąd wszystkich wyjść przekaźnikowych
30A
Maksymalne napięcie łączeniowe przekaźników
250V AC
Sterownik napędów rolet i żaluzji
tak

Wymiary

Szerokość
105mm, 6 pól/modułów w rozdzielnicy
Wysokość (z wtyczkami)
110mm
Głębokość
59mm

Warunki otoczenia

Temperatura
-40 — 50°C
Wilgotność
≤95%RH, niekondensująca

Charakterystyka ogólna

Moduł M-REL-C10s jest elementem systemu Ampio. Do zasilania modułu wymagane jest napięcie 11 — 16V DC. Jego sterowanie odbywa się poprzez magistralę CAN.

Moduł posiada dziesięć wyjść przekaźnikowych i wspiera funkcjonalność sterownika napędów rolet i żaluzji.

Wyjścia przekaźnikowe

Moduł posiada wyjścia przekaźnikowe pozwalające na załączanie obciążeń o charakterze rezystancyjnym i indukcyjnym. Przekaźniki modułu są normalnie otwarte. Poniższa tabela prezentuje dopuszczalne parametry pracy przekaźników w zależności od charakteru obciążenia.

Charakter obciążenia Maksymalne napięcie zasilania Maksymalny prąd długotrwale dopuszczalny
AC1: Rezystancyjne lub umiarkowanie indukcyjne obciążenia AC 250V AC 16A
AC15: Obciążenia indukcyjne AC 250V AC 1,5A
DC1: Rezystancyjne lub umiarkowanie indukcyjne obciążenia DC 30V DC 16A
DC13: Obciążenia indukcyjne DC 30V DC 2,5A

Wyjścia modułu nie są przeznaczone do sterowania gniazdami ze względu na możliwość podłączenia odbiornika wykraczającego poza możliwości prądowe modułu. Istnieje możliwość podłączenia modułu do gniazda po podłączeniu do zewnętrznego stycznika.

Sterownik napędów rolet i żaluzji

W ramach konfiguracji modułu, możliwe jest aktywowanie funkcjonalności sterownika napędów rolet i żaluzji. Tryb ten jest przeznaczony do obsługi urządzeń napędzanych silnikami elektrycznymi o zmiennym kierunku ruchu i ograniczonym jego zakresie. W szczególności mogą to być napędy rolet i żaluzji. Tryb ten może być również wykorzystany w przypadku innych urządzeń o wskazanym charakterze, takich jak np. bramy.

W trybie sterownika napędów rolet i żaluzji, pary wyjść przekaźnikowych urządzenia działają jak pojedyncze wyjście przeznaczone do sterowania pojedynczym podłączonym urządzeniem.

Tryb sterownika napędów rolet i żaluzji przeznaczony jest do obsługi urządzeń z wbudowanymi ograniczeniami, odłączającymi zasilanie napędu w momencie osiągnięcia krańców zakresu ruchu.

W podstawowym trybie działania wyjść przekaźnikowych, sterowanie nimi odbywa się poprzez załączanie lub wyłączanie poszczególnych wyjść. W przypadku par przekaźników działających w trybie sterownika napędu rolet i żaluzji, sterowanie odbywa się poprzez polecenia zamykania i otwierania, lub poprzez zadanie stopnia otwarcia. W przypadku żaluzji możliwe jest również zadanie położenia lamel.

W czasie działania, moduł dokonuje estymacji stanu sterowanego urządzenia, tj. stopnia otwarcia i położenia ewentualnych lamel. Informacja ta dostępna jest w ramach magistrali automatyki budynkowej i jest wykorzystywana wewnętrznie w celu sterowania z zadanym stopniem otwarcia lub kątem odchylenia lamel.

Pojedyncza para przekaźników działających w trybie sterownika napędów rolet i żaluzji może być podłączona wyłącznie do pojedynczego napędu. Inne podłączenie może skutkować nieprawidłowym działaniem urządzenia oraz trwałym uszkodzeniem zarówno modułu jak i napędu.

Przykładowe zastosowanie

  • Załączanie oświetlenia;
  • sterowanie urządzeniami napędowymi;
  • sterowanie roletami i żaluzjami.

Montaż

Moduł przeznaczony jest do montażu na szynie DIN 35mm. Szerokość modułu to 105mm, 6 pól/modułów w rozdzielnicy. W celu uruchomienia modułu należy podłączyć go do magistrali CAN. Magistrala systemu Ampio składa się z czterech przewodów - dwóch zasilających i dwóch zapewniających komunikację między modułami.

Poza złączem magistrali CAN, urządzenie posiada trzy złącza z terminalami śrubowymi. Pozwalają one na podłączenie dziesięciu obciążeń do wyjść przekaźnikowych.

Diody LED stanu urządzenia

Na froncie modułu znajdują się diody sygnalizacyjne. Zielona LED opisana etykietą CAN sygnalizuje stan komunikacji w ramach magistrali CAN:

  • cykliczne jedno błyśnięcie co 1 sek. – komunikacja magistrali CAN prawidłowa;
  • cykliczne dwa błyśnięcia co 1 sek. – moduł nie odbiera informacji od pozostałych modułów Ampio;
  • cykliczne trzy błyśnięcia co 1 sek. – moduł nie może wysłać informacji w szynę CAN.

Poza diodą sygnalizującą stan magistrali komunikacyjnej, na froncie urządzenia znajduje się jeszcze dziesięć diod w kolorze czerwonym, sygnalizujących stan wysterowania wyjść przekaźnikowych.

Sterowanie manualne

Na froncie obudowy urządzenia znajdują się dwa przyciski opisane etykietami SEL i SET. Pozwalają on na manualne sterowanie stanem wyjść przekaźnikowych modułu.

Aby aktywować tryb sterowania manualnego należy przytrzymać przycisk SEL przez 3 sekundy. Gdy tryb ten jest aktywny, przyciskając przycisk SEL dokonuje się wyboru wyjścia przekaźnikowego - obecnie wybrane wyjście sygnalizowane jest przez miganie jego diody stanu. Po wybraniu wyjścia, jego włączenie lub wyłącznie możliwe jest przez wciśnięcie przycisku SET.

W przypadku dłuższego braku aktywności, tryb sterowania manualnego wyłącza się samoczynnie. Możliwe jest również jego wyłączenie poprzez przytrzymanie przycisku SEL przez 3 sekundy.

Programowanie

Programowanie modułu odbywa się za pomocą narzędzia Ampio Designer. Pozwala ono na modyfikacje parametrów modułu oraz definiowanie jego zachowania w odpowiedzi na sygnały bezpośrednio dostępne dla modułu, jak i ogół informacji pochodzący od wszystkich urządzeń obecnych w ramach magistrali automatyki budynkowej.

W przypadku wykorzystania funkcjonalności sterownika napędów rolet i żaluzji, należy dokonać kalibracji każdego z podłączonych urządzeń. Dokonywane to jest poprzez określenie parametrów czasowych pełnego otwarcia i zamknięcia oraz określenie parametrów czasowych obrotu ewentualnych lamel żaluzji.

Wymiary modułu

Wymiary podane są w milimetrach.

Kliknij, aby powiększyć i otworzyć w nowej zakładce.

Schemat podłączenia

Kliknij, aby powiększyć i otworzyć w nowej zakładce.
