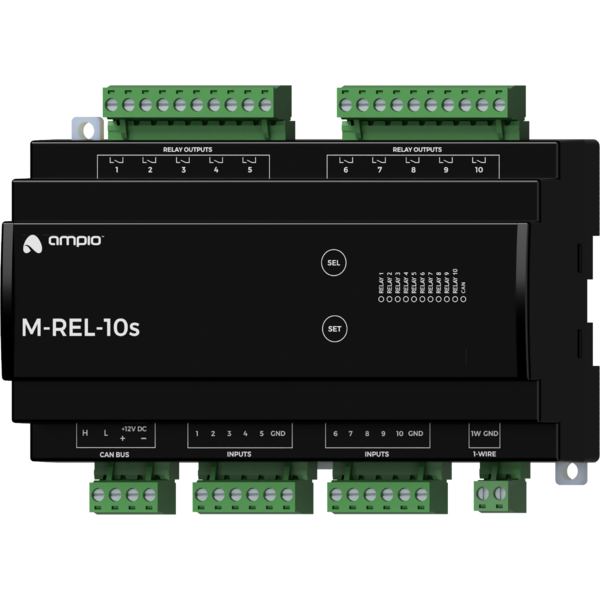

Powyższa wizualizacja ma charakter poglądowy. Wygląd modułu może odbiegać od przedstawionego.
Moduł M-REL-10s jest elementem systemu Ampio. Do zasilania modułu wymagane jest napięcie 11 — 16V DC. Jego sterowanie odbywa się poprzez magistralę CAN.
Moduł posiada dziesięć wyjść przekaźnikowych, dziesięć wejść zwieralnych do masy i interfejs 1-Wire. Wspiera on również funkcjonalność sterownika napędów rolet i żaluzji.
Moduł posiada wyjścia przekaźnikowe pozwalające na załączanie obciążeń o charakterze rezystancyjnym i indukcyjnym. Przekaźniki modułu są normalnie otwarte. Poniższa tabela prezentuje dopuszczalne parametry pracy przekaźników w zależności od charakteru obciążenia.
| Charakter obciążenia | Maksymalne napięcie zasilania | Maksymalny prąd długotrwale dopuszczalny |
|---|---|---|
| AC1: Rezystancyjne lub umiarkowanie indukcyjne obciążenia AC | 250V AC | 16A |
| AC15: Obciążenia indukcyjne AC | 250V AC | 1,5A |
| DC1: Rezystancyjne lub umiarkowanie indukcyjne obciążenia DC | 30V DC | 16A |
| DC13: Obciążenia indukcyjne DC | 30V DC | 2,5A |
W ramach konfiguracji modułu, możliwe jest aktywowanie funkcjonalności sterownika napędów rolet i żaluzji. Tryb ten jest przeznaczony do obsługi urządzeń napędzanych silnikami elektrycznymi o zmiennym kierunku ruchu i ograniczonym jego zakresie. W szczególności mogą to być napędy rolet i żaluzji. Tryb ten może być również wykorzystany w przypadku innych urządzeń o wskazanym charakterze, takich jak np. bramy.
W trybie sterownika napędów rolet i żaluzji, pary wyjść przekaźnikowych urządzenia działają jak pojedyncze wyjście przeznaczone do sterowania pojedynczym podłączonym urządzeniem.
Tryb sterownika napędów rolet i żaluzji przeznaczony jest do obsługi urządzeń z wbudowanymi ograniczeniami, odłączającymi zasilanie napędu w momencie osiągnięcia krańców zakresu ruchu.
W podstawowym trybie działania wyjść przekaźnikowych, sterowanie nimi odbywa się poprzez załączanie lub wyłączanie poszczególnych wyjść. W przypadku par przekaźników działających w trybie sterownika napędu rolet i żaluzji, sterowanie odbywa się poprzez polecenia zamykania i otwierania, lub poprzez zadanie stopnia otwarcia. W przypadku żaluzji możliwe jest również zadanie położenia lamel.
W czasie działania, moduł dokonuje estymacji stanu sterowanego urządzenia, tj. stopnia otwarcia i położenia ewentualnych lamel. Informacja ta dostępna jest w ramach magistrali automatyki budynkowej i jest wykorzystywana wewnętrznie w celu sterowania z zadanym stopniem otwarcia lub kątem odchylenia lamel.
Pojedyncza para przekaźników działających w trybie sterownika napędów rolet i żaluzji może być podłączona wyłącznie do pojedynczego napędu. Inne podłączenie może skutkować nieprawidłowym działaniem urządzenia oraz trwałym uszkodzeniem zarówno modułu jak i napędu.
Moduł posiada wejścia przechodzące w stan aktywny w momencie gdy zostaną zwarte do masy. Mogą być one wykorzystane w przypadku dowolnych urządzeń z bezpotencjałowymi wyjściami stykowymi, np. włączniki naścienne, kontaktrony, przyciski, przełączniki, itd. Mogą również posłużyć do integracji z urządzeniami o bezpotencjałowych wyjściach przekaźnikowych lub wyjściach transoptorowych o napięciu kolektora większym niż 12V.
Moduł wyposażony jest w złącze interfejsu 1-Wire pozwalającego na dołączenie do 6 cyfrowych czujników temperatury Dallas DS18B20. Wynik pomiaru temperatury jest dostępny dla wszystkich urządzeń działających w ramach magistrali automatyki budynkowej. Może okazać się szczególnie przydatny w celach związanych z regulacją temperatury, lub do prezentacji wyniku pomiaru na panelach dotykowych oraz w aplikacji mobilnej.
Łączna długość przewodu magistrali 1-Wire, do której podłączane są czujniki temperatury nie może przekraczać 15m.
Moduł przeznaczony jest do montażu na szynie DIN 35mm. Szerokość modułu to 160mm, 9 pól/modułów w rozdzielnicy. W celu uruchomienia modułu należy podłączyć go do magistrali CAN. Magistrala systemu Ampio składa się z czterech przewodów - dwóch zasilających i dwóch zapewniających komunikację między modułami.
Poza złączem magistrali CAN, urządzenie posiada pięć złączy z terminalami śrubowymi. Pozwalają one na podłączenie dziesięciu linii sygnałowych do wejść zwieralnych do masy, dziesięciu obciążeń do wyjść przekaźnikowych i do 6 cyfrowych czujników temperatury Dallas DS18B20.
Na froncie modułu znajdują się diody sygnalizacyjne. Zielona LED opisana etykietą CAN sygnalizuje stan komunikacji w ramach magistrali CAN:
Poza diodą sygnalizującą stan magistrali komunikacyjnej, na froncie urządzenia znajduje się jeszcze dziesięć diod w kolorze czerwonym, sygnalizujących stan wysterowania wyjść przekaźnikowych.
Na froncie obudowy urządzenia znajdują się dwa przyciski opisane etykietami SEL i SET. Pozwalają on na manualne sterowanie stanem wyjść przekaźnikowych modułu.
Aby aktywować tryb sterowania manualnego należy przytrzymać przycisk SEL przez 3 sekundy. Gdy tryb ten jest aktywny, przyciskając przycisk SEL dokonuje się wyboru wyjścia przekaźnikowego - obecnie wybrane wyjście sygnalizowane jest przez miganie jego diody stanu. Po wybraniu wyjścia, jego włączenie lub wyłącznie możliwe jest przez wciśnięcie przycisku SET.
W przypadku dłuższego braku aktywności, tryb sterowania manualnego wyłącza się samoczynnie. Możliwe jest również jego wyłączenie poprzez przytrzymanie przycisku SEL przez 3 sekundy.
Programowanie modułu odbywa się za pomocą narzędzia Ampio Designer. Pozwala ono na modyfikacje parametrów modułu oraz definiowanie jego zachowania w odpowiedzi na sygnały bezpośrednio dostępne dla modułu, jak i ogół informacji pochodzący od wszystkich urządzeń obecnych w ramach magistrali automatyki budynkowej.
W przypadku wykorzystania funkcjonalności sterownika napędów rolet i żaluzji, należy dokonać kalibracji każdego z podłączonych urządzeń. Dokonywane to jest poprzez określenie parametrów czasowych pełnego otwarcia i zamknięcia oraz określenie parametrów czasowych obrotu ewentualnych lamel żaluzji.
Wymiary podane są w milimetrach.
