Konfiguracja kontroli dostępu w modułach serii PRO

  • Numer dokumentu: PO-245
  • Wersja: 1.0
  • Data publikacji: 10 lipca 2025


Zarządzanie kartami z poziomu Ampio Designer

Zakładka Kontrola dostępu pozwala na zarządzanie kartami RFID i konfiguracją Pinu API, który jest potrzebny gdy chcemy integrować zarządzanie kartami z poziomu RAW.

Do czego służy zarządzanie kartami

Karty RFID wykorzystywane są m.in. do:

  • otwierania drzwi wejściowych,
  • sterowania oświetleniem,
  • aktywowania alarmu,
  • zarządzania klimatyzacją i ogrzewaniem,
  • włączania i wyłączania stref dostępu (np. biura, magazynu).

Dzięki możliwości przypisywania typów kart i ustalania ich ważności możesz precyzyjnie określić, kto i kiedy ma dostęp do poszczególnych funkcji systemu.

Dodawanie nowej karty

Kliknij ikonę ➕, aby dodać nowy wpis karty. Dane potrzebne do dodania nowej karty:

  • UID: musi mieć 8 znaków w formacie szesnastkowym (A1B2C3D4)
  • Tryb: zawsze - dla kart bezterminowych, od-do - dla kart z dostępem czasowym
  • Data rozpoczęcia i zakończenia: konieczne do ustawienia w przypadku trybu ‘od-do’
  • Typ karty: wybierany z listy w celu typu praw dla karty

Skanowanie UID karty

Kartę możemy dodać po przez przyłżenie jej do czytnika po uprzednim uruchomieniu procedury skanowania:

  1. Kliknij ikonę z kartą obok pola UID.
  2. Przyłóż fizyczną kartę RFID do czytnika.
  3. UID zostanie odczytane z modułu i automatycznie wpisane do pola.

Ręczne wpisanie UID

Możliwe jest również ręczne dodanie karty po przez wpisanie jej UID z poziomu klawiatury lub zeskanowanie zewnętrznym czytnikiem kart na USB podłączonym do komputera.

  • Pole UID przyjmuje 8 znaków w formacie szesnastkowym (np. A1B2C3D4).
  • Nieprawidłowe długości są sygnalizowane jako błąd.
  • Jeżeli używamy zewnętrznego czytnika kart należy skonfigurować jego pracę w taki sposób, aby odczytywał UID karty jako 8 znaków w HEX revert.

Tryb działania

  • Zawsze: karta nie ma ograniczeń czasowych, zadziała zawsze po przyłożeniu jej do czytnika
  • Od-do: możliwość ustawienia zakresu dat, w których karta ma działać.

W przypadku przepełnienia listy kart, podczas dodawania nowej karty, z listy usuwana jest karta z najstarszą datą zakończenia. Pod uwagę nie są brane karty działające zawsze.

Typ karty

Lista typów kart określana jest na stałe. Można przeszukiwać listę i przypisać konkretny typ karty. Typy karty istnieją w celu tworzenia logiki nie od konkretnego UID karty lecz od jej typu, dzięki czemu podczas dodawania nowych kart i określeniu jej typu możemy mieć w pełni działającą logikę. Jeśli istnieje potrzeba stworzenia nowego typu karty prosimy w tym celu skontaktować się ze wsparciem technicznym Ampio.

Usuwanie karty

Kliknij ikonę 🗑, aby usunąć kartę z listy.

Zapis kart

Kliknij ikonę 💾 aby zapisać wszystkie zmiany do urządzenia. Przycisk aktywuje się tylko, gdy wszystkie UID-y mają 8 znaków.


Ustawienie PIN-u API

Moduł umożliwia integrację z zewnętrznymi systemami poprzez tzw. funkcję RAW, która pozwala na bezpośrednie przesyłanie danych do urządzenia. Aby urządzenie zaakceptowało takie dane, muszą one zostać przesłane wraz z odpowiednim ośmiocyfrowym PIN-em API, który pełni rolę zabezpieczenia. W poniższym rozdziale opisano, jak poprawnie ustawić PIN, aby umożliwić obsługę funkcji RAW. Szczegółowe informacje dotyczące obsługi kart i wysyłania komend RAW znajdziesz w kolejnym rozdziale.

  • Wprowadź dokładnie 8 cyfr w polu PIN.
  • Pole automatycznie nie pozwala na znaki niebędące cyframi.
  • Kliknij Ustaw PIN, aby wysłać PIN do urządzenia.

Zarządzanie kartami z poziomu RAW

Jeżeli chcesz integrować zarządzanie kartami RFID z poziomu zewnętrznych systemów, możesz skorzystać z funkcji RAW dostępnej w urządzeniach Ampio. W tym celu udostępniamy gotowy przykład dla Node-RED, który znajdziesz w załączonym pliku Obsługa_kart_raw.json. W pliku znajdują się trzy gotowe scenariusze:

  • Dodanie nowej karty
  • Usunięcie konkretnej karty
  • Usunięcie wszystkich wpisów UID z urządzenia

Przy korzystaniu z zapisywania kart przy pomocy RAW, normalnym jest, że obszar pamięci kart w designerze będzie wskazywał maksymalne zapełnienie.

Jak korzystać z udostępnionego pliku?

  1. Zaimportuj plik Obsługa_kart_raw.json do swojego środowiska Node-RED.
  2. Skonfiguruj połączenie MQTT w węźle „MQTT Card”:
    • Ustaw adres brokera MQTT (domyślnie pozostaje localhost),
    • Skonfiguruj autoryzację w zakładce Security,
  3. W każdym węźle „inject” (np. „Dodaj kartę”) edytuj następujące parametry:
    • mac – adres MAC urządzenia, do którego wysyłasz dane.
    • pin – wcześniej skonfigurowany ośmiocyfrowy PIN API z zakładki Kontrola dostępu.
    • uid – UID karty RFID w formacie szesnastkowym (8 znaków).
    • type – numer typu karty (np. 01).
    • tsStart i tsEnd – znaczniki czasu (w formacie HEX) określające zakres ważności karty. Użyj 00000000 i FFFFFFFF, jeśli karta ma być bezterminowa.
  4. Nie edytuj pola actionType – określają one typ akcji:
    • 01 – dodanie karty,
    • 02 – usunięcie karty,
    • 03 – usunięcie wszystkich kart.
    • trigger – zawsze ustawiony na true, aby zainicjować wysyłanie.
  5. Po ustawieniu parametrów kliknij przycisk w węźle „inject”, aby wysłać dane do urządzenia.
  6. Wynik odpowiedzi zostanie wyświetlony w konsoli debugowania Node-RED w węźle „Odpowiedź z RAW”.

Przykład działania

Poniżej podano przykłady dodania karty bezterminowej i terminowej, usuwanie pojedynczych kart działa analogicznie do dodawania i należy podać komplet danych, nie wystarczy samo UID karty.

Dodanie karty bezterminowej

Dodanie karty o UID AABBCCDD, typu 01, ważnej bezterminowo dla modułu o MAC adresie 123456, w którym ustawiono PIN API 12345678:

  • mac: 123456
  • pin: 12345678
  • uid: AABBCCDD
  • type: 01
  • tsStart: 00000000
  • tsEnd: FFFFFFFF
  • actionType: 01
  • trigger: true

Dodanie karty z dostępem czasowym (terminowej)

Aby dodać kartę RFID, która będzie działała tylko w określonym przedziale czasowym, wprowadź odpowiednie daty w polach tsStart i tsEnd. Daty te muszą być podane w formacie UNIX timestamp (sekundy od 1970-01-01), a następnie zamienione na zapis szesnastkowy (HEX), o długości dokładnie 8 znaków.

Przykład:

  • Data rozpoczęcia: 1 stycznia 2025, godz. 00:00 → UNIX timestamp: 1735689600 → HEX: 6786A800
  • Data zakończenia: 31 grudnia 2025, godz. 23:59 → UNIX timestamp: 1767225599 → HEX: 697ADFFF

Dodanie karty o UID AABBCCDD, typu 01, ważnej w roku 2025 dla modułu o MAC adresie 123456, w którym ustawiono PIN API 12345678:

  • mac: 123456
  • pin: 12345678
  • uid: AABBCCDD
  • type: 01
  • tsStart: 6786A800
  • tsEnd: 697ADFFF
  • actionType: 01
  • trigger: true

Tworzenie logiki od kart

Po zapisaniu kart RFID w module możesz wykorzystać je w logice systemu Ampio. Dzięki temu nie musisz każdorazowo odwoływać się do konkretnego UID karty – wystarczy, że w warunku sprawdzisz jej status lub typ.

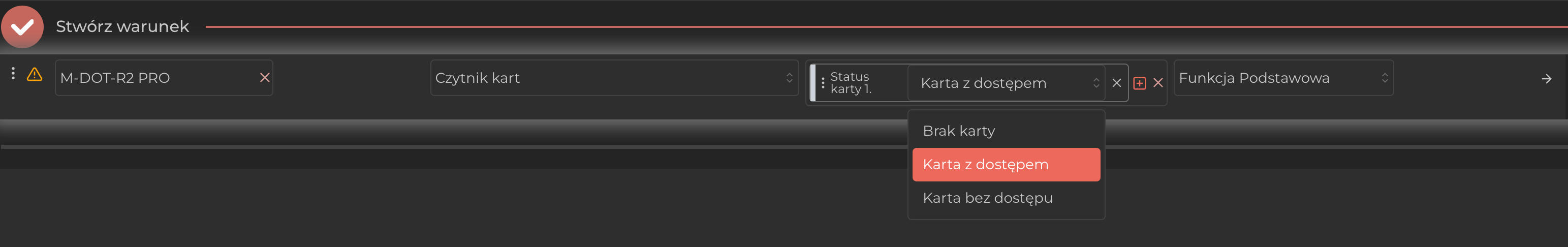

Sprawdzanie statusu karty

Warunek umożliwia sprawdzenie, czy aktualnie przyłożona karta spełnia określone kryterium dostępu. W tym celu:

  1. Wybierz moduł z listy.
  2. Wybierz Czytnik kart jako typ wejścia.
  3. Wybierz numer wejścia jako Status karty.
  4. Wybierz wartość:
    • Brak karty – brak odczytanej karty,
    • Karta z dostępem – karta została rozpoznana i ma przyznany dostęp,
    • Karta bez dostępu – karta została odczytana, ale nie ma przypisanego dostępu.

Kliknij, aby powiększyć i otworzyć w nowej zakładce.

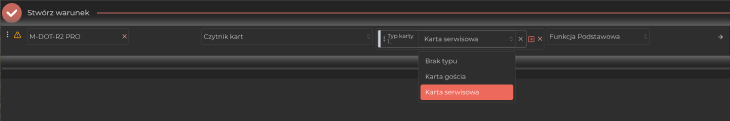

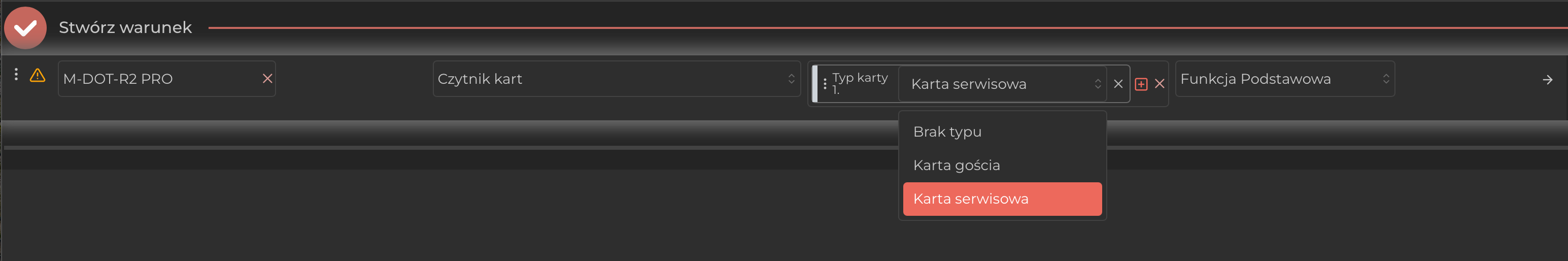

Sprawdzanie typu karty

Możliwe jest również sprawdzanie typu karty, co pozwala np. przypisać osobne logiki dla kart gościa, serwisowych itp. Aby to zrobić:

  1. Wybierz moduł z listy.
  2. Wybierz Czytnik kart jako źródło warunku.
  3. Wybierz numer wejścia jako Typ karty.
  4. Wybierz typ z listy

Kliknij, aby powiększyć i otworzyć w nowej zakładce.
